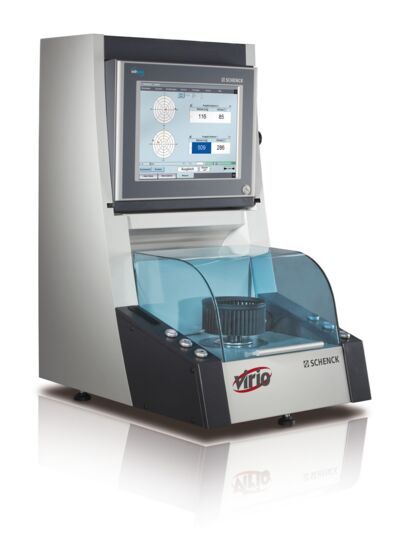

Máquina vertical de balanceo para rotores hasta 500 g Virio 05 - _standard-cl-es1 (CB)

  • Medición precisa de desbalanceo también para pequeños y ligeros rotores
  • Balanceo de 1 y 2 planos
  • Tiempo no consumido en corridas de calibración debido posee una calibración permanente.
  • El diseño compacta de la máquina requiere de poco espacio y es de simple ensamblaje.
  • El equipo PC de medición con extensiones muestran de manera directa al operador el desbalance resultante y el peso de corrección requerido

Campo de aplicación

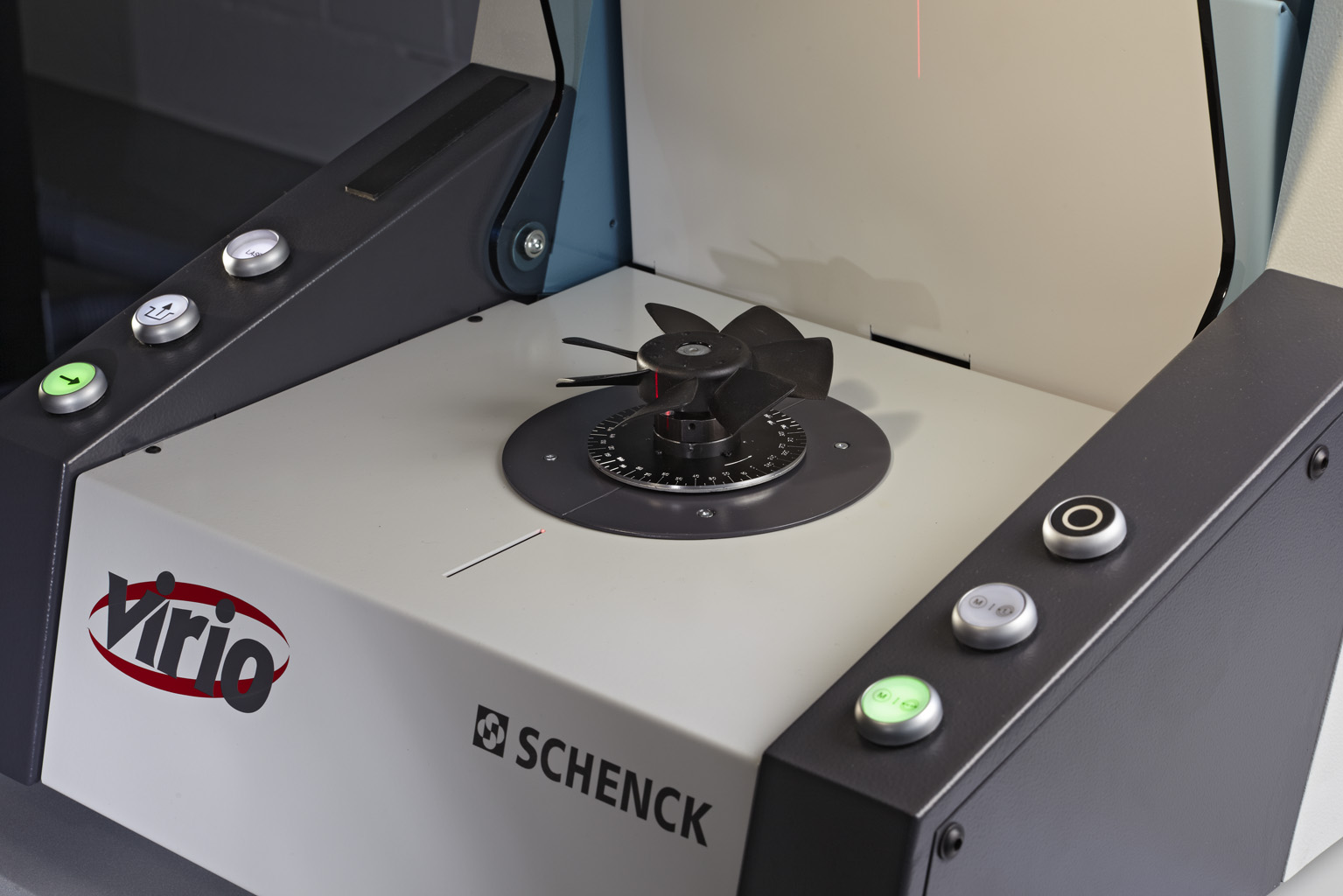

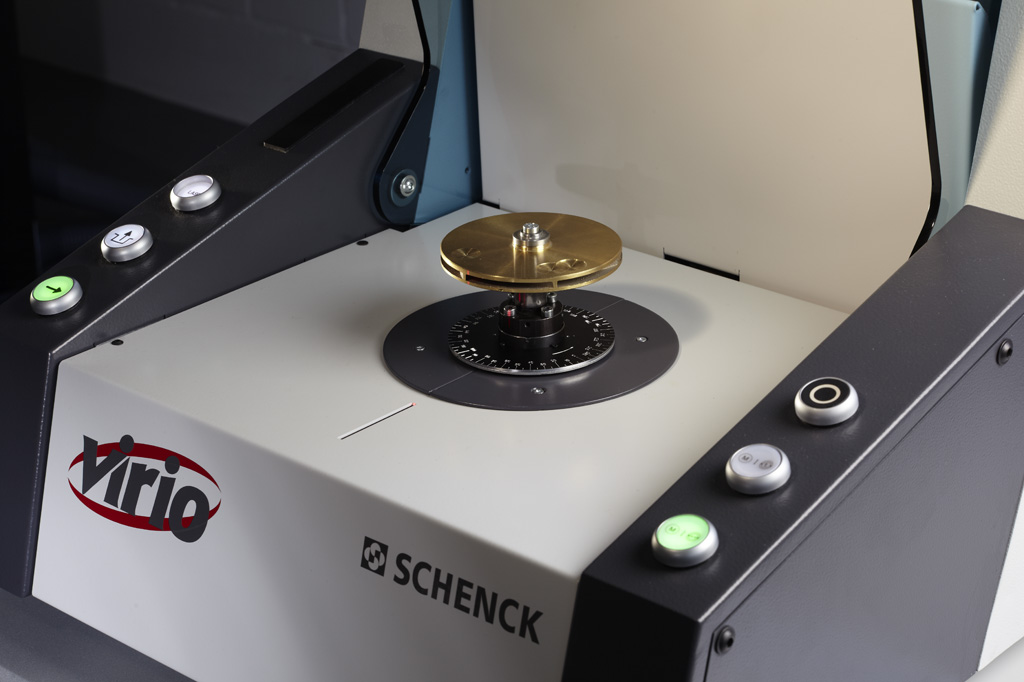

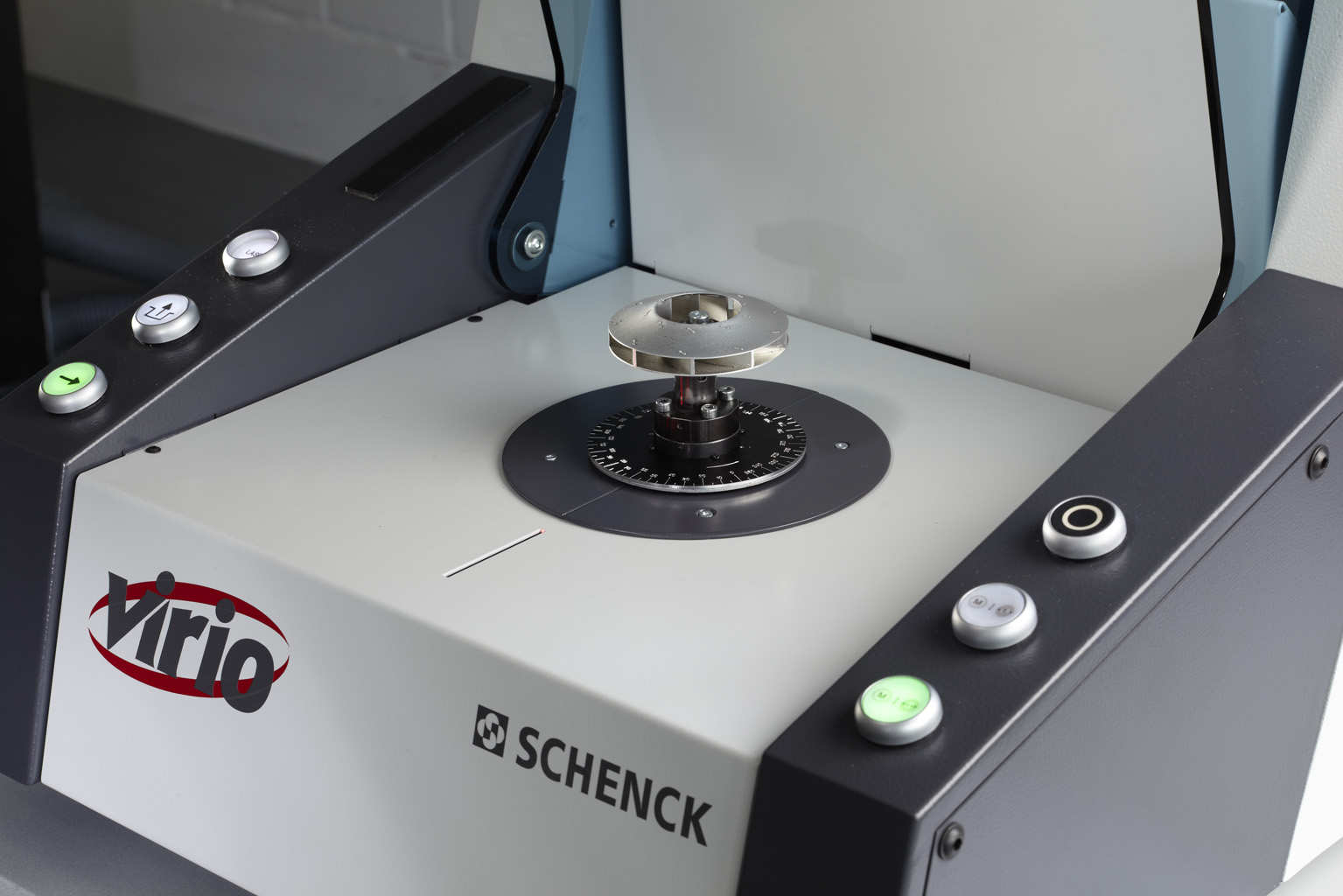

Medición y corrección del desbalanceo de rotores sin su propio eje, en uno o dos planos. Ejemplos típicos de los rotores son CDs en blanco, ventiladores pequeños sin propulsión propia, centrifugadoras, poleas de desviación, los componentes del embrague y boquillas rotativas de pintura en spray. A una distancia del eje más corto y la tapa de protección proporcionar equilibrio más rápido, más seguro y más preciso.

Diseño

  • Máquina de balanceo vertical con calibración permanente y de operación automatica
  • Diseñado para la colocación de mesa, adecuado para un operador sentado
  • El eje balanceado del dinamómetro montado soporta un adaptador desmontable para centrar los rotores y está impulsado por una brida de montaje del motor eléctrico.
  • La cubierta de protección, es diseñada según la norma ISO 7475 es parte del equipamiento de serie.
Diseño

Principios de funcionamiento

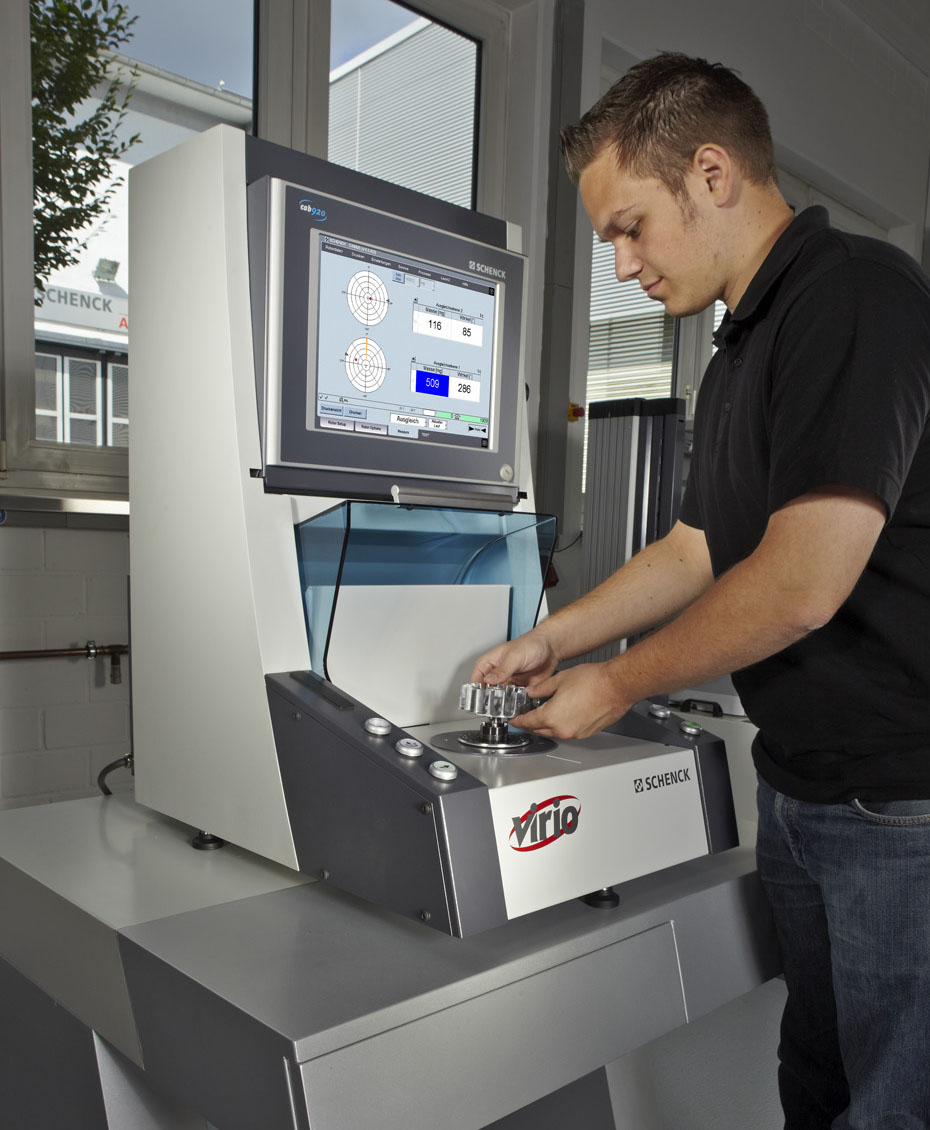

Cargar manualmente rotor en la unidad de balanceo, centrar la pieza de trabajo con un adaptador de interfaz y cerrar la cubierta protectora

Iniciar el ciclo de medición automática. Acelerar, medir y mostrar el desbalanceo en la unidad de medida, de forma automática indexa la posición de corrección. La indicación del valor medido se mantiene después de cada ciclo de medición de manera de ver el historial de corridas realizadas.

Abra la cubierta protectora, descarga y, si es necesario, corregir el desequilibrio.

Comprobar el resultado de la corrección (el logro de la tolerancia se muestra la unidad de medida) y descargar el rotor de la unidad de equilibrio

Equipos de medición

CAB 820 es un equipo compacto de base para todas las tareas de equilibrado estándar:
Simple, basado en menús, operación, una visualización clara y de alta precisión permite el equilibrio perfecto de los rotores de los operadores menos experimentados.

El equipo de medición CAB 920 es una solución de alta a comparación del CAB820 - con respecto al funcionamiento y la versatilidad, así como la precisión
Datos técnicos
Datos técnicos    Virio 05
Rotor
Peso 1), max.  [kg]  0,5
Diámetro, max  [mm]  220
Altura, max  [mm]  150
Máquina
Largo A  [mm]  602
Ancho B  [mm]  785
Altura C  [mm]  925
Velocidad de balanceo  [min -1]  1000 - 3000
Incertidumbre de la medición  [gmm]  0,05 - 0,075
Potencia de la transmisión  [kW]  0,1
Ernergía    240 V, 50 Hz

1) incl. Absorción
