Equilibradoras para convertidores de par Serie UBLD - _standard-cl-es1 (CB)

  • Secuencia de operaciones semi- o completamente automática
  • Conexión con la cadena de producción
  • Corrección del desequilibrio completamente automática

Diseño

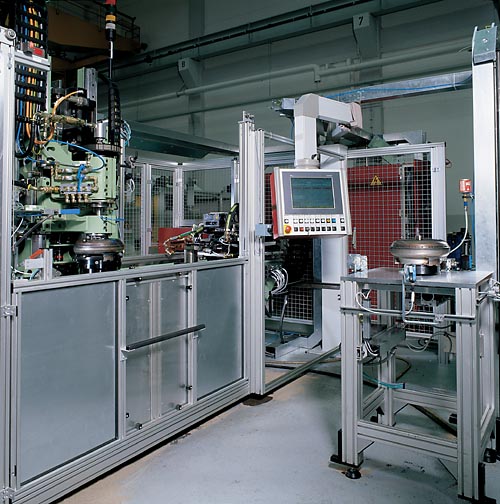

Equilibradora de un plano con eje del rotor vertical y secuencia de funcionamiento semi- o completamente automática.

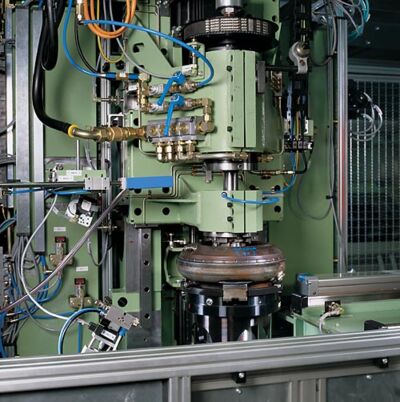

Máquina básica con unidad de equilibrado y soportes de sujeción de precisión, unidad de corte de pesos y formas así como dispositivo de soldadura para la corrección del desequillibrio.

Determinación del desequilibrio, cálculo de los pesos de corrección y control de corrección mediante el dispositivo de medición por microprocesador.

Carga y descarga de la máquina manual o automática mediante un transporte integrado o externo.

Control de máquina de libre programación y sistema de diagnóstico de la máquina con visualización en pantalla.

Modelos multi-estación disponibles bajo petición.
Diseño

Ámbito de aplicación

Medición y corrección del desequilibrio de convertidores de par.

Aplicación de las máquinas en la producción a gran escala, conectada con cadenas de producción continua y transportadores de entrada y salida apropiados.

Corrección del desequilibrio mediante soldadura de pesos en el diámetro exterior en uno o dos pasos de corección.  Los pesos se obtienen del rollo de chapa de forma completamente automática y se transfieren al electrodo de soldadura.

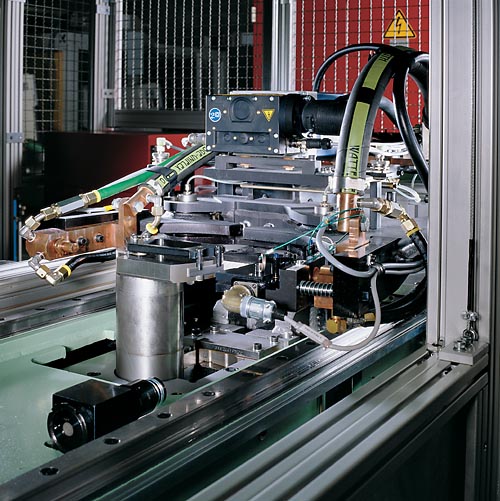

En el transfondo de la máquina se corta un peso de corrección de un rodillo de banda en función del desequilbrio medido, se desmolda y se transfiere a la pinza portaelectrodos mediante un dispositivo de entrada de pesos. La unidad de soldadura transporta el peso de corrección hasta la pieza de trabajo y la solda con dos o más puntos en un radio definido. Se aplica el método de soldadura de frecuencia media.
Datos técnicos
Sinopsis de datos técnicos    UBLD
Dispositivo de medición    CAB 850
Convertidor de par, completo    •
Carga manual    •
Carga automática    •
Corrección automática del desequilibrio (soldadura)  •
Rotor
Peso, máx.  [kg]  30
Diámetro, máx.  [mm]  350
Máquina
Anchura A 2)  [mm]  2000
Profundidad B 2)  [mm]  3000
Altura C 2)  [mm]  2000
Número de revoluciones de equilibrado  [min -1]  600 - 1200
Error de medición 1)  [gmm]  20
Tolerancia alcanzable 3)  [gmm]  100 - 200
Tiempo de ciclo 3)  [s]  60 - 80
Presión del aire  [bar]  6
Consumo de energía  [kVA]  15

Máquina básica  Order No.  R0340400.01

1) Según DIN 1319, 95% probabilidad, en función de la pieza
2) Datos no vinculantes, en función del equipo respectivo
3) En función de la pieza y del desequilibrio inicial
