Equilibradora para árboles articulados Serie RBRQ200x - _standard-cl-es1 (CB)

  • Secuencia automática de medición
  • Simulación de las condiciones de servicio mediante la medición a alta velocidad sobre soportes de apoyo completamente isotrópicos
  • Corrección del desequilibrio mediante soldadura
  • Nuevo dispositivo de medición por microprocesador de precisión basado en PC

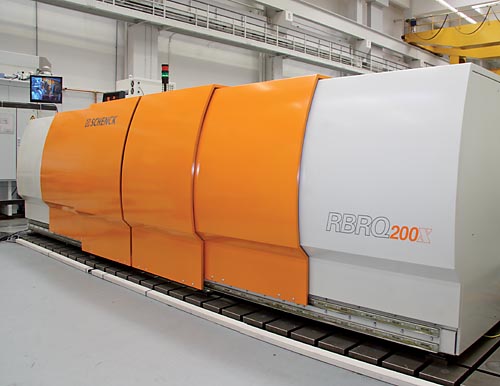

  • Carcasa de protección probada como protección ante la explosión y el ruido

Diseño

Diseño de la máquina ideal para la tarea. Disposición de los grupos constructivos de la máquina bajo un punto de vista ergonómico. Disposición vertical del dispositivo de corrección.

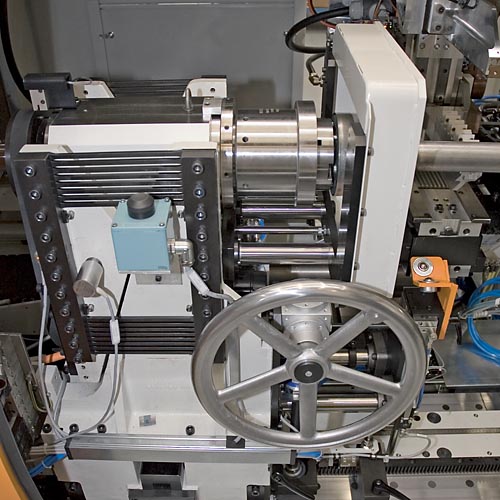

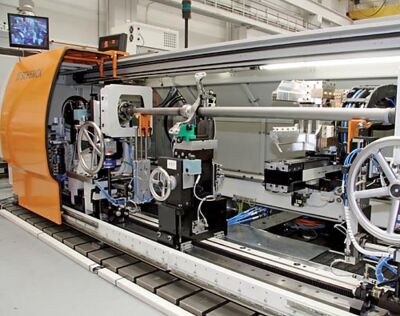

Bancada de máquina extra plana en ejecución especial, diseñada especialmente para una medición de alta velocidad con la máxima accesibilidad. Soportes de apoyo isotrópico con husillos de precisión dimensionados. Servomotores de husillo principal de regulación continua como equipamiento estándar.
Diseño

Ámbito de aplicación

Medición y corrección del desequilibrio de árboles articulados simples o múltiples para automóviles y vehículos industriales ligeros.

Aplicación de las máquinas en la producción y en pruebas en la construcción de automóviles o en la industria suministradora.

Posibilidad de medición del desequilibrio a alta velocidad cercana o al número de revoluciones máximo en servicio.

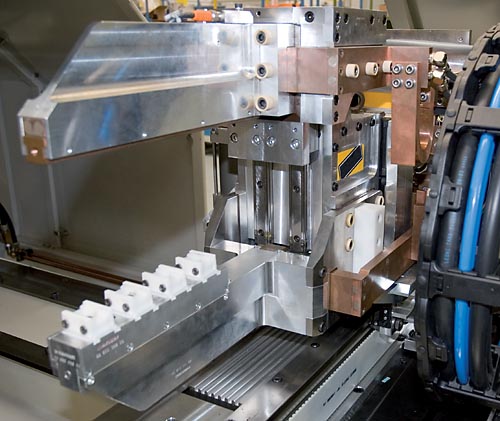

Corrección del desequilibrio mediante soldadura de tiras de chapa preconformadas a través de un procedimiento de soldadura por puntos o por protuberancias en la técnica de frecuenia media.
Datos técnicos
Sinopsis de datos técnicos    Serie RBRQ200x

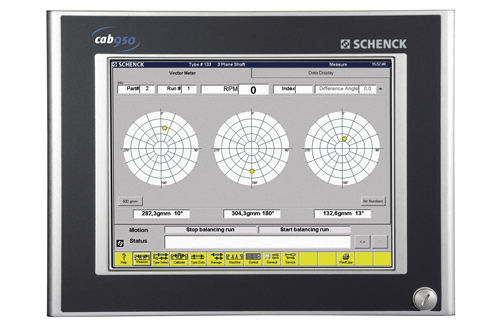

Dispositivo de medición    CAB 950
Secuencia de función semiautomática    •
Sistema de soldadura semiautomático    •
Dispositivo de sujeción de energía    •
Cigüeñales
Diámetro de la brida, máx.  [mm]  225
Diámetro del tubo  [mm]  40 - 140
Longitud  [mm]  400 - 3000 (5000)
Máquina
Anchura A 4)  [mm]  6100
Profundidad B 4)  [mm]  2600
Altura C 4)  [mm]  1550
Longitud de la bancada de la máquina  [mm]  5000
Velocidad del husillo, infinitamente variable 1)  [min -1]  2000 - 6000
Capacidad de transporte de carga 2)  [kg]  4 - 40
Error en la medición 3)  [gmm]  5 - 10
Tiempo de ciclo 5)  [s]  80 - 110
Volumen de producción  [St./h]  30 - 40
Presión del aire  [bar]  5,5
Consumo de aire, aprox.  [m3/h]  6,5
Consumo de energía  [kVA]  125

Máquina básica  Nº pedido  R0160100.02
Opciones
Dispositivo de seguridad para el soporte del cojinete central  Nº pedido  R0160101.02

1) En función de la carga del husillo y del adaptador (ver diagrama X217)
2) Por soporte del cojinete, incluido el adaptador
3) Según DIN 1319, 95% probabilidad, con árbol principal y exclusión de error de re-sujeción
4) Datos no vinculantes, en función del equipo respectivo
5) En función del desequilibrio inicial y la habilidad del operador
B.p. Bajo petición
