Equilibradoras horizontales Pasio 50 - _standard-cl-es1 (CB)

  • Diseño compacto
  • Ajuste rápido
  • Concepto de manejo ergonómico
  • Un accionamiento por correa para todos los diámetros de rotor
  • Accionamiento de alta potencia para un amplio espectro de rotores
  • Insensible a la inducción parásita
  • Máxima precisión de medición
  • Amplia gama de accesorios
  • Ajuste sin necesidad de utilizar herramientas

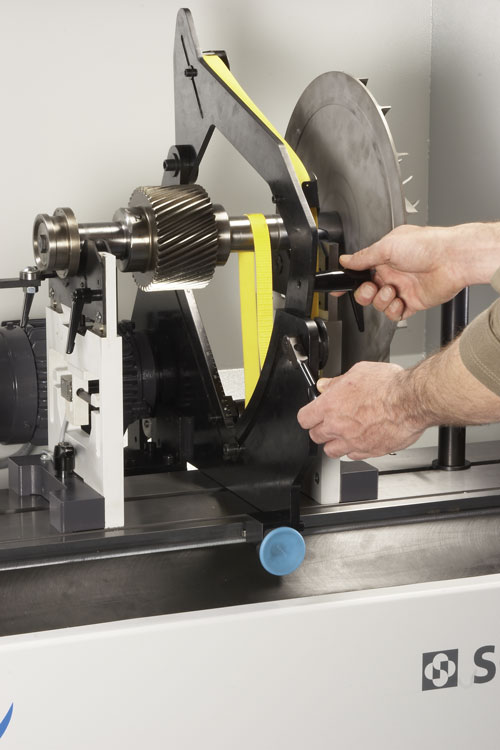

  • Accionamiento por correa de una mano
  • Puede ampliarse mediante el sistema de corrección de masas integrado
  • Manejo de pantalla táctil con EasyMode para un manejo fácil y seguro
  • Elevada seguridad procesal
Diseño

Ámbito de aplicación

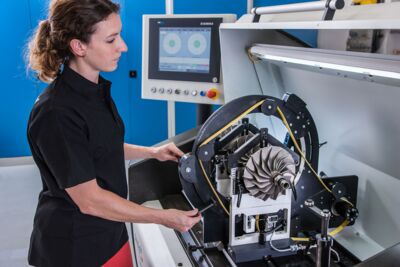

Pasio 50 permite un equilibrado preciso de un amplio espectro de rotores.
Los rotores cilíndricos con sus propios pivotes de árbol, así como los rotores en forma de disco con árbol intermedio pueden equilibrarse de forma fácil y precisa. Los rotores pueden tener un peso de hasta 50 kg y un diámetro de hasta 600 mm con una longitud máxima de 1.100 mm.

Diseño

  • Potente equilibradora horizontal
  • Dispositivo de medición con calibración permanente y procesamiento digital de señales
  • Dispositivo de medición CAB 700 con pantalla LCD en color y con gráficos

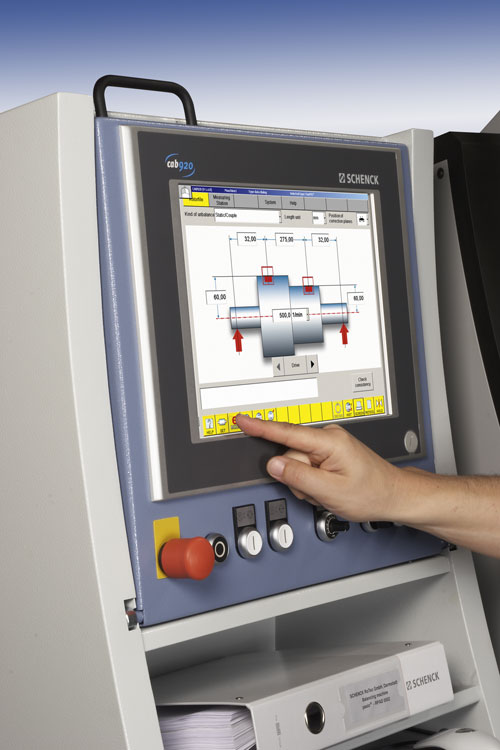

  • Opcional: CAB 920 como soluciión high end - tanto en la manejabilidad y versatilidad como también en la precisión
  • Diseño compacto con bancada de máquina de fundición de mineral para una amortiguación óptima de la vibración
  • Cubierta de protección de la clase C según ISO7475
Datos técnicos
Sinopsis de datos    Pasio 50
Dispositivo de medición    CAB 700

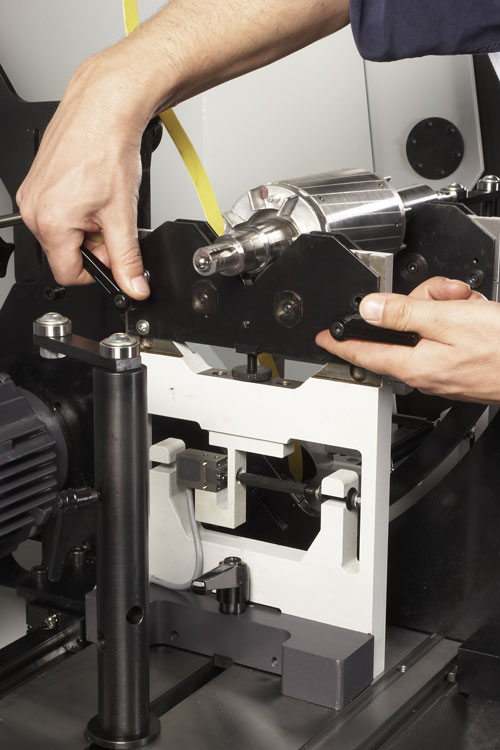

Disposición del cojinete del rotor    Disposición del transportador del cojinete de rodillos
Tipo de accionamiento    Transmisión superior por correa BK
Rotor
Peso, máx.  [kg]  50
Diámetro, máx.  [mm]  600
Espacio libre al cojinete  [mm]  40 - 1100
Diámetro del pasador del cojinete 2)  [mm]  9 - 63
Máquina
Anchura A  [mm]  2200
Profundidad B  [mm]  1010
Altura C  [mm]  1765
Peso total  [kg]  1100
Número de revoluciones de equilibrado  [rpm]  180 - 2700 (variable)
KER 4)  [gmm]  1.0
Presión del aire  [kPa]  -
Suministro de energía    400 V ± 10%, 3 Ph, 50 / 60 Hz
Fuerza motriz  [W]  1.1

Máquina básica  Nº pedido  R0060300.02
Opciones
Dispositivo de medición CAB 920  Nº pedido  R0060301.01
Transportador del cojinete de rodillos para diámetro del pasador    Bajo petición
Sistema de corrección de masa    Bajo petición

2) Más datos bajo petición
4) Desequilibrio residual mínimo alcanzable por nivel de equilibrado
