Pasio 5

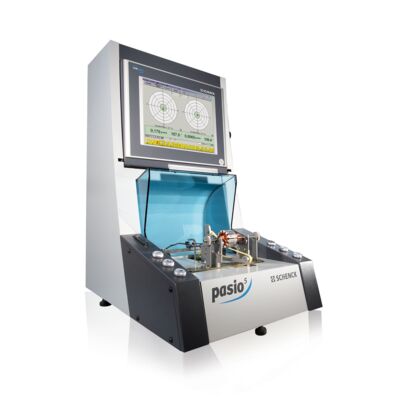

Máquina equilibradora universal para rotores de hasta 5 kg

  • Diseño compacto
  • Requiere poco espacio
  • Destaca por su rapidez y sencillez
  • Instalación sin anclaje o fundamento especial
  • Altísima precisión
  • Concepto de trabajo ergonómico
  • Cambio rápido a otra pieza
  • Aplicable para rotores imantados

Características especiales

  • Ocupa un mínimo de espacio gracias a su diseño en una única unidad, integrando estación e instrumento de medición.
  • Gran facilidad de manejo gracias a la calibración permanente - no requiere mediciones de calibración.
  • Corrección posible en dos planos ó de forma separada en desequilibrio estático y momento.
  • Rotores pueden estar montados en su propio eje ó en ejes auxiliares. Conjuntos completos pueden equilibrase en sus propias carcasas.
  • Ciclo automático de medicón con ajuste sin escalones de tiempos de aceleración, medición y frenado.
Diseño

Campo de aplicación

La equilibradora universal Pasio 5 es ideal para rotores extremadamente pequeñas como inducidos de motores de miniatura, ventiladores de miniatura ó conjuntos completos muy pequeños. La máquina está diseñada para el uso en I+D, producción de pequeñas series ó en talleres de reparación.

El cambio a otro tipo de piezas se realiza en un tiempo mínimo.

La corrección del desequilibrio se realiza de forma manual añadiendo material (ej. masilla de equilibrado) directamente sobre la máquina, ó quitando material mediante unidades de mecanizado opcionales, que pueden ser manuales o semi-automáticas.

Diseño
  • Máquina de apoyos rígidos con calibración permanente para operario en posición parada ó sentada.
  • El puesto de trabajo consiste en: mesa de máquina, unidad de equilibrado con rodillos de apoyo ó bloques en V, accionamiento por correa, unidad de medición y sistema de control.
  • La máquina no necesita ni fundamento ni anclaje, y está lista para su uso inmediatamente.
  • Unidad de medición CAB 700 con pantalla gráfica de colores.
  • Opcional: Unidad de medición CAB 920 - La solución más avanzada con respecto a manejo, versatilidad y precisión.
Datos técnicos
