Máquinas de medición de geometría GS 1000 - _standard-cl-es1 (CB)

  • Medición de excentricidad axial y radial
  • Análisis FFT
  • Medición de rotores de diferentes diámetros
  • Secuencia de operaciones completamente automática
  • Integración en cadenas de producción
  • Integración en equilibradoras verticales
  • Máquinas separadas disponibles para tiempos de ciclo cortos
  • Control NC
  • Dispositivo de medición basado en PC

Diseño

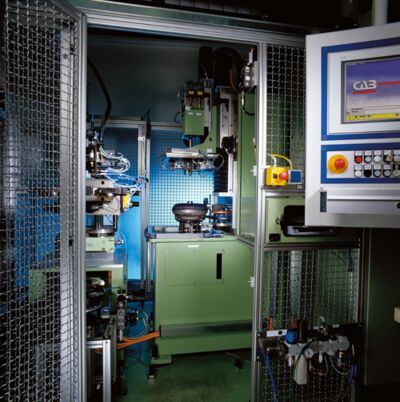

  • Como solución integrada de equilibradoras verticales o como estación separada
  • Proceso totalmente automático con control de programación libre con diagnóstico de fallos
  • Evaluación mediante PC
  • Sujeción de la pieza de trabajo y medición de las características requeridas
  • Carga manual de la máquina u opcionalmente mediante un aparato de manipulación y técnica de movimiento
Diseño

Ámbito de aplicación

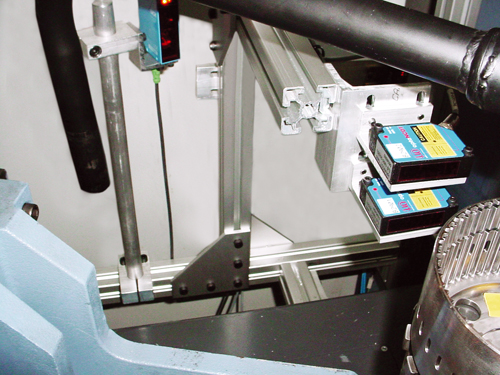

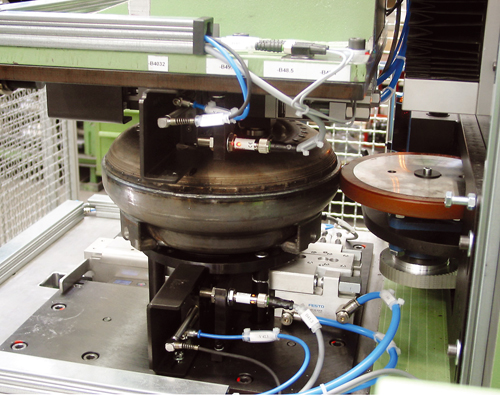

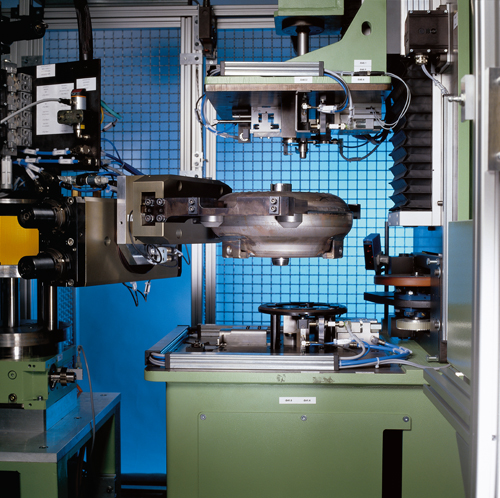

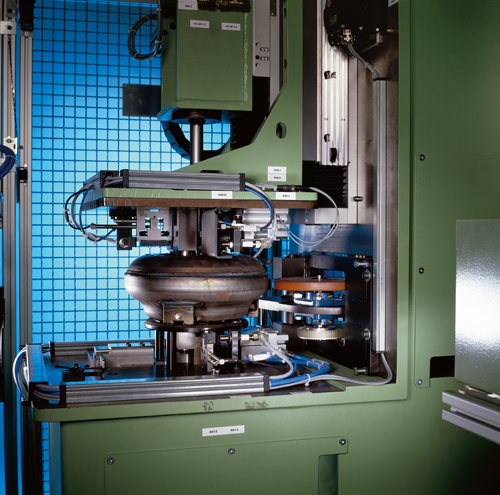

Medición del diámetro y la excentricidad con análisis FFT de discos de freno, convertidores de par, poleas de transmisión, árboles y discos de embrague.

En función de la aplicación, el dispositivo de medición está integrado en la equilibradora vertical de una o varias estaciones. Si se requieren tiempos de ciclo pequeños, se utiliza una máquina aparte.
Datos técnicos
Dispositivo de medición    Dispositivo de medición Integrado en máquinas verticales CAB 950 V  Sistemas estacionarios tipo GS 1000 Convertidor de par CAB 950 Diagnóstico  Sistemas estacionarios tipo GS 1000 Disco de freno CAB 950 Diagnóstico
Medición integrada    •
Sistema de medición separado      •  •
Carga manual    •  •  •
Carga automática    •  •  •
Rotor
Poleas, volantes    •
Amortiguadores de vibraciones, ventiladores, turbinas    •
Convertidor de par      •
Discos de freno        •
Peso  [kg]  hasta 100 kg  hasta 50 kg  hasta 50 kg
Diámetro, máx.  [mm]  600  400  400
Altura, máx.  [mm]  200  300  300
Máquina
Anchura A  [mm]  2100  2100  2100
Profundidad B  [mm]  3300  3300  3300
Altura C  [mm]  2600  2600  2600
Carrera radial    •  •  •
Carrera axial    •  •  •
Determinación del diámetro    •  •  •
Ondulación        •
Concentricidad        •
Redondez      •
Análisis TRF        •
Coeficiente de temperatura        •
Juego axial (juego del cojinete)      •

Máquina básica  Nº pedido  R1000100.01  R1000200.01  R1000300.01
