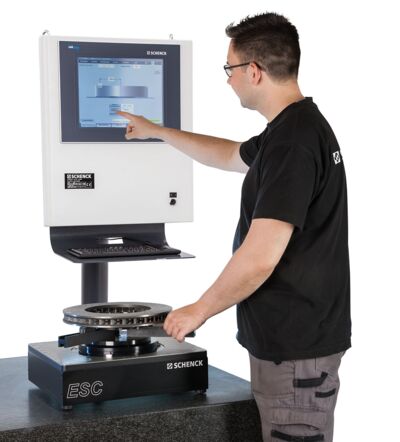

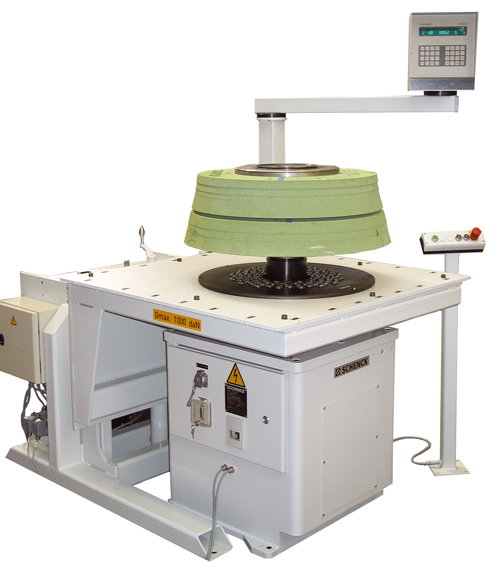

Equilibradoras estáticas ESA, ESF - _standard-cl-es1 (CB)

  • Sin influencias mecánicas sobre el rotor durante la medición
  • Determinación del desequilibrio y el peso del motor
  • Asientos del rotor sencillos y económicos
  • Sin necesidad de sistema de accionamiento ni dispositivo de protección
  • Tiempos de medición cortos
  • Potente dispositivo de medición CAB 845 basado en un PC y con pantalla TFT
  • 2 versiones disponibles:
    • Versión para mesa
    • Versión montada en una carcasa para rotores mayores

Peculiaridades

Visualización directa al alcanzarse el límite de tolerancia, guiado del operario durante el proceso de calibración, memoria para datos de calibración para un reequipamiento sencillo mediante la pulsación de las teclas.
Diseño compacto que garantiza una óptima facilidad de aplicación.

Programa de compensación de fallos de adaptación, programa de prueba con visualización de un fallo de manejo o del sistema, posibilidad de control del proceso mediante un ordenador central, banco de datos del producto integrado.
Diseño

Ámbito de aplicación

Medición del desequilibrio estático para rotores en forma de disco, como ruedas de amolar no calcinadas, hélices y ventiladores.

Corrección del desequilibrio mediante adición de material directamente en la máquina o mediante retirada de material en unidades de corrección aparte.

Puede usarse para la pura medición del desequilibrio, para tareas con corrección del desequilibrio en la producción, controles de entrada, el re-equilibrado y la medición del peso.
Datos técnicos
Sinopsis de datos técnicos    ESA  ESB  ESC  ESD  ESE  ESF
Capacidad de transporte de carga de la unidad de equilibrado   [kg]  < 1  1 - 3  3 - 6  6 - 20  20 - 60  60 - 200
Diámetro 1)  [mm]  250  250  500  1000  1000  1500
Desequilibrio mensurable, máx.  [kgmm]  7  10  14  25  100  330
Error en la medición 2)  [gmm]  0,5  3  5  15  40  80
Tiempo de medición  [s]  2 ... 5  2 ... 5  2 ... 5  2 ... 5  2 ... 5  2 ... 5
Suministro de energía    230 V, 50 Hz  230 V, 50 Hz  230 V, 50 Hz  230 V, 50 Hz  230 V, 50 Hz  230 V, 50 Hz
Anchura A 3)  [mm]  480  480  480  480  480  480
Profundidad B 3)  [mm]  390  390  390  390  390  390
Altura C 3)  [mm]  120  120  120  120  120  120
Rotores típicos
Discos amoladores    •  •  •  •  •  •
Cubos de rueda, tambores de freno, discos de freno      •  •  •
Elementos del embrague, volantes    •  •  •  •
Ventiladores    •  •  •  •  •
Rotores recortadores    •  •  •
Ruedas de transporte ferroviario              •
Neumáticos del vehículo          •  •
Ruedas completas          •  •  •
Propulsores          •  •  •

Máquina básica  Nº pedido  R0050100.02  R0050200.02  R0050300.02  R0050400.02  R0050500.02  R0050600.02

1) Diámetros superiores disponibles para satisfacer requisitos especiales, solicitar tabla
2) De acuerdo con DIN 1319 sin errores del adaptador
3) Datos no vinculantes, en función del equipo respectivo 44
