Sistema de equilibrado y diagnóstico para ventiladores completos EEJH - _standard-cl-es1 (CB)

  • Medición de la potencia
  • Análisis de señales de la corriente del motor
  • Diagnóstico vibroacústico
  • Medición automática del desequilibrio
  • Corrección automática del desequilibrio
  • Marcha de prueba automática

Posibles métodos de ensayo

  • Análisis de señales de la corriente del motor en dominio temporal y gama de frecuencias para la detección de fallos de conmutación
  • Procedimiento VAD (diagnóstico vibroacústico) para la comprobación objetiva de ruidos mediante el análisis de la señal del ruido conducido a través de cuerpos sólidos en dominio temporal y gama de frecuencias
  • Medición de la corriente, número de revoluciones y dirección de rotación
  • Determinación del desequilibrio estático y dinámico con corrección automática del desequilibrio

Peculiaridades

  • Prueba de ruidos objetiva de uno o varios canales con detección integrada del desequilibrio, prueba opcional del ruido conducido a través de cuerpos sólidos
  • Desarrollo de la prueba asistido por un PC industrial
  • Módulo de software para la medición de los parámetros de potencia y procedimiento VAD así como para la medición del desequilibrio estático y dinámico, gran memoria de datos tipo, guiado del operador, programas de diagnóstico, estadísticas, control del proceso, interfaces externas
  • Control de los motores sin escobillas

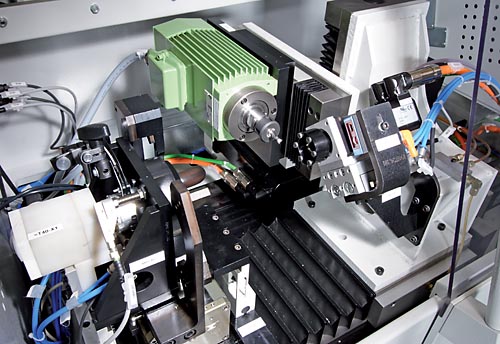

  • Métodos de corrección como recortado, taladrado, revestimiento o fresado
Diseño

Ámbito de aplicación

Pruebas de potencia y ruido objetivas en la producción de ventiladores completos.

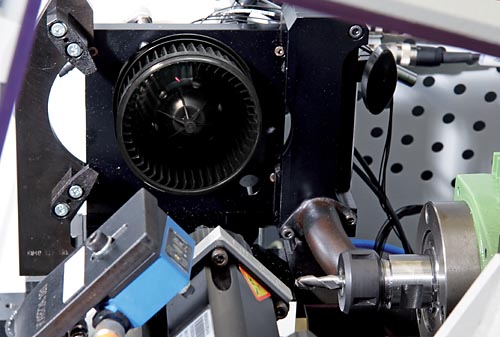

Medición del desequilibrio dinámico y estático en el plano del ventilador para una corrección del desequilibrio óptima.

Diseño

  • Armazón de máquina con dispositivo de medición del desequilibrio y dispositivo de pruebas
  • Alojamiento de protección con boca de carta amplia
  • Armario de medición y control integrado con ordenador de pruebas y unidad de suministro para el espécimen

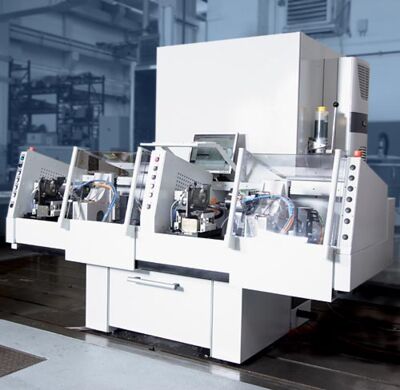

  • Máquina de dos estaciones con carga manual, desarrollo de la prueba automático y corrección automática del desequilibrio
Datos técnicos
Sinopsis de datos  EEJH
Dispositivo de medición  PC con procesador de señales
Espécimen de ensayo  Ventiladores completos con
  motores incorporados
Método de test  VAD, análisis de señales,
  desequilibrio
Corrección del desequilibrio  Automáticamente mediante
  fresado u otros
  métodos
Tiempo de ciclo  aprox. 30 seg,
  en función del tipo de ventilador,
  por estación
Máquina
Anchura A2  1850
Profundidad B2  1850
Altura C  2040

2) Información no vinculante, en función de la versión respectiva
