Máquina equilibradora vertical para rotores de hasta 30 kg Distec - _standard-cl-es1 (CB)

  • Diseño compacto
  • Requiere poco espacio
  • Arranque rápido y sin complicaciones
  • No necesita ningún fundamiento
  • Máxima precisión
  • Concepto de manejo ergonómico
  • Puede preparse para compensación axial ó radial del desequilibrio
  • Solución lista para arrancar

Diseño

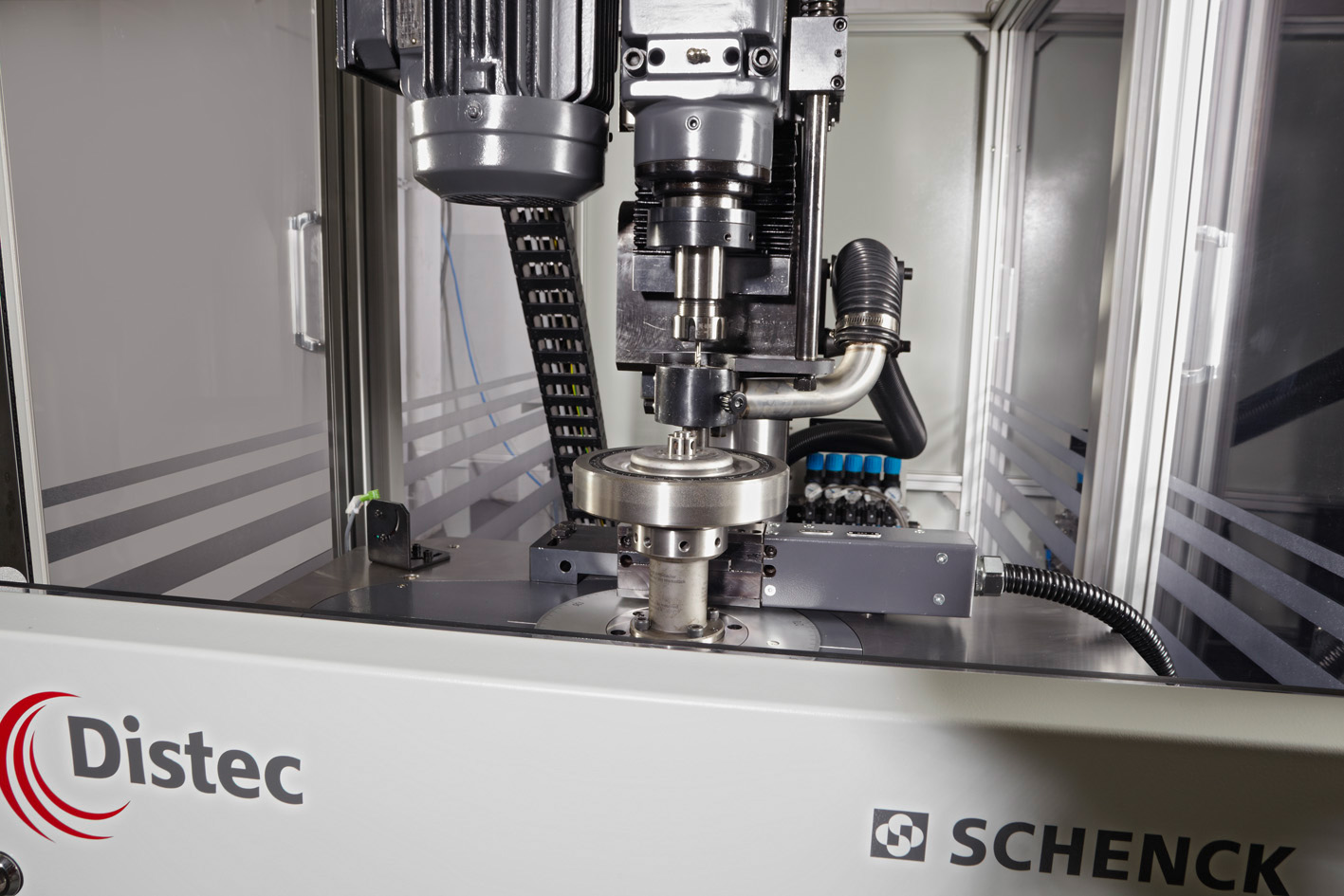

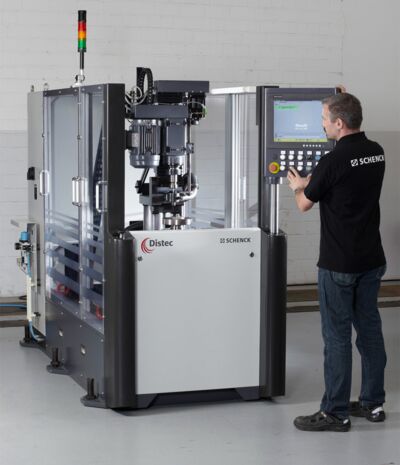

La máquina consiste en una unidad de equilibrado vertical con un taladro automático integrado. La pieza a equilibrar se fija mediante un útil neumático. La unidad de medición CAB 759 se usa para determinar el desequilibrio y el cálculo de la compensación necesaria.

 Características especiales
  • Plazo de entrega corto
  • Aplicación universal
  • Compensación automática por taladro axial ó radial
  • Ciclo de medición automático ajustable sin escalones , con respecto a aceleración, medición y frenado.
Diseño

Area de aplicación

Distec es una máquina equilibradora automática versátil para el equilibrado de rotores con forma de disco, como volantes de inercia, discos de freno, poleas, amortiguadores de vibración, ruedas de engranajes, tambores de freno, componentes de embragues, rotores híbridos, carcasas de diferenciales y similares.

Se fijan los rotores en su taladro de centraje, la medición del desequilibrio se realiza en 1 ó 2 planos.

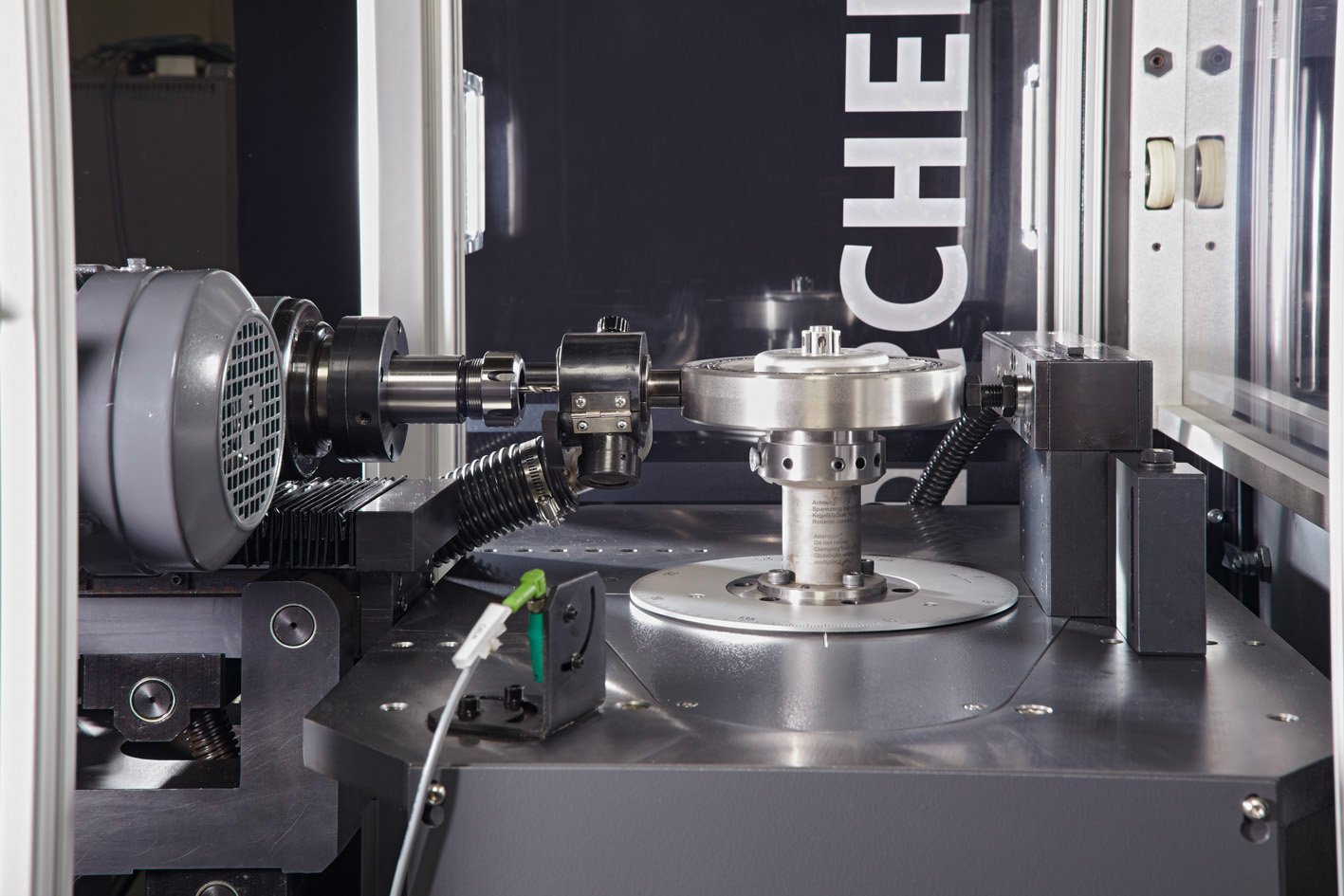

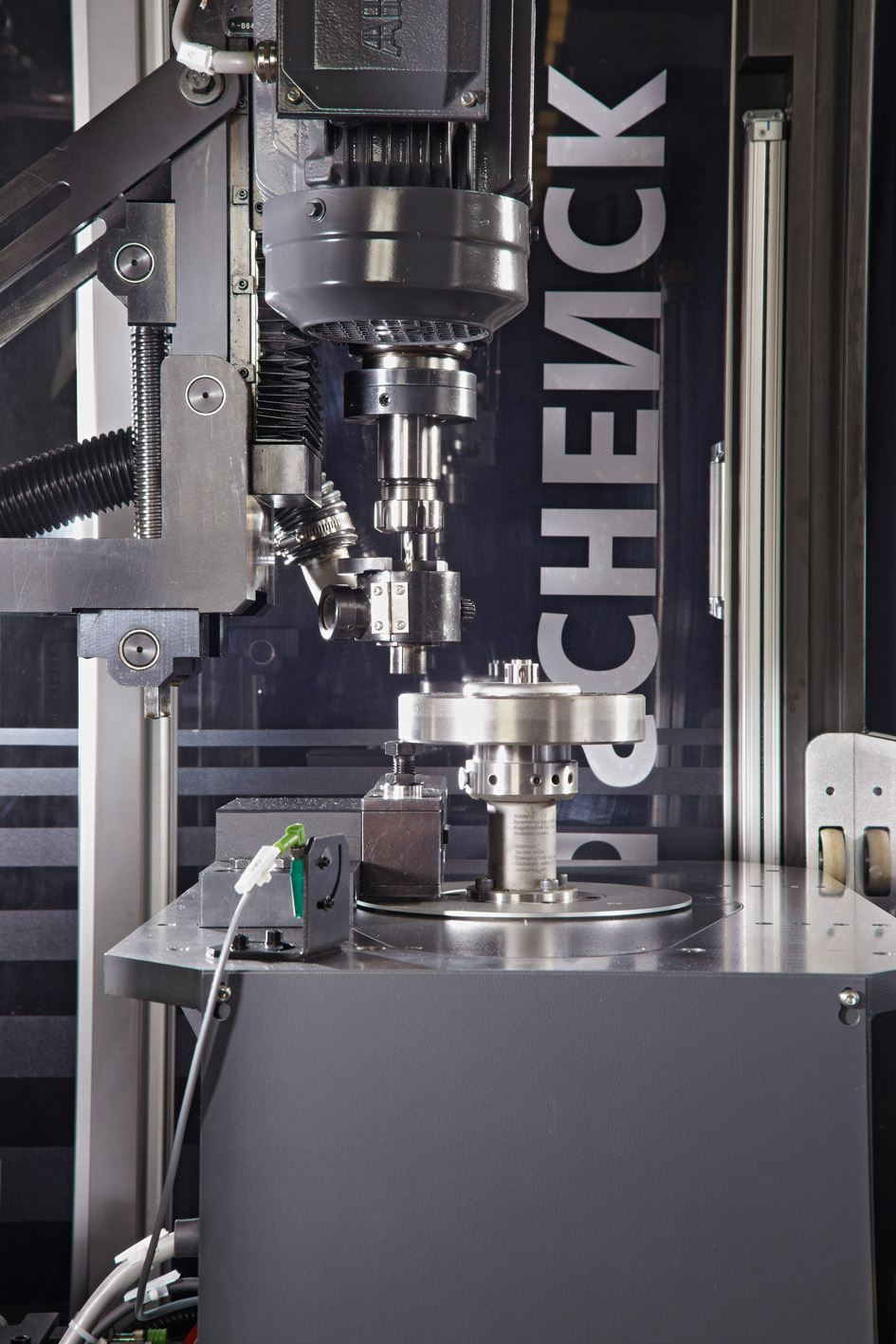

La máquina corrige el desequilibrio a través de taladros verticales u horizontales, con fácil posibilidad de cambiarlo.

La Distec permite carga y descarga manual y automática. En caso de carga manual se abre el panel frontal a través de neumática. La carga automática puede ser a través de robot ó pórtico.
Datos técnicos
Technical data at a glance
Measuring unit    CAB 759
Color touch screen    •
Combined measuring / correction station    •
Manual loading    •
Automatic cycle    •
Automatic load/unload door    •
Clamp tool actuation unit (push-to-unlock)    •
Horizontal and vertical drilling    •
Spindle drive system    servo
Drill feed    servo
Drill speed    FC
Changeover     manual

Rotor
Weight, max. 2)  [kg]  30
Diameter, max.  [mm]  500
Brake disc height, max.  [mm]  150
Machine
Width A 4)  [mm]  1200
Depth B 4)  [mm]  2700
Height C 4)  [mm]  1800
Balancing speed  [min -1]  600-1000
Measuring uncertainty 1)  [gmm]  4
Air pressure  [kPa]  600
Supply power  [V-Hz]  3x400-50/60
Power consumption  [kVA]  10
Color  RAL7035 (light grey) and  RAL7024 (graphite grey)

Options
Interface for auto load/unload
Vacuum unit

1) Acc. To DIN 1319, 95% probability, work-piece dependent
2) Rotor plus adapter
