Equilibradora de transferencia para alternadores 552 KBTU - _standard-cl-es1 (CB)

  • Diseño de máquina modular con transporte de transferencia rotatorio integrado
  • Secuencia completamente automática, aplicación flexible, fácil reajuste y búsqueda de fallos rápida
  • Ejes NC para todos los movimientos
  • Fácil integración en todas las cadenas de producción
  • Potente dispositivo de medición basado en un PC industrial

Secuencia de operaciones

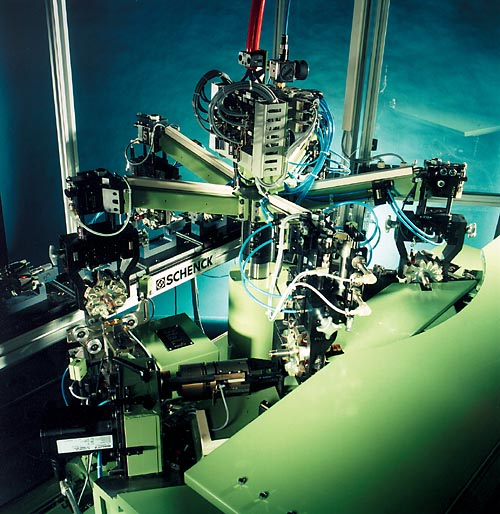

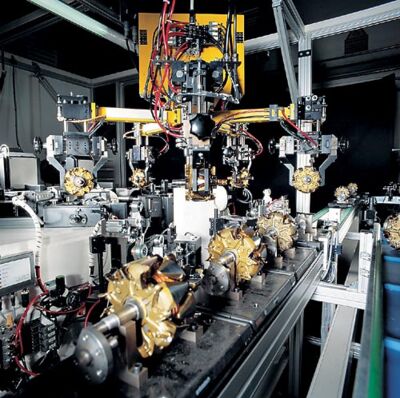

El dispositivo de transporte de elevación y giro permanece en la posición de reposo con sus brazos de carga sobre la estación. Después del inicio, las garras descienden y sacan los rotores de las estaciones individuales, los transportan con un giro de 72º a través de las siguientes estaciones y los hacen descender.
El transporte vacío regresa a la posición inicial y las funciones de la máquina operan en las estaciones de forma paralela y completamente automática.

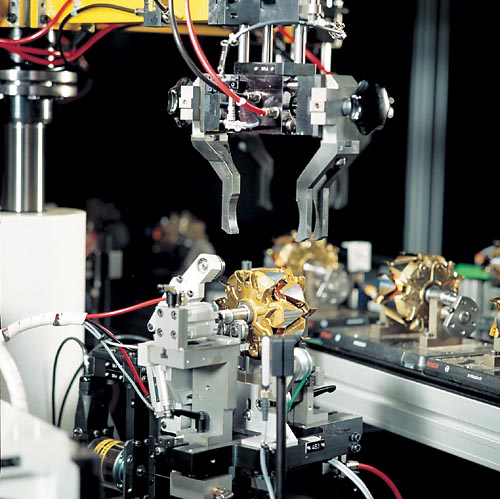

Estación de carga y descarga:
La unidad de transferencia retira automáticamente un rotor del dispositivo de entrada y lo reemplaza con uno de las estación de control. Este rotor es transferido al transportador de salida, al transportador "fuera de tolerancia" o devuelto a la máquina para un segundo paso de corrección.

Estación de medición:
El rotor es acelerado al número de revoluciones de equilibrado, detenido y orientado en el ángulo de corrección.
El valor de desequilibrio se calcula para la corrección y es memorizado.

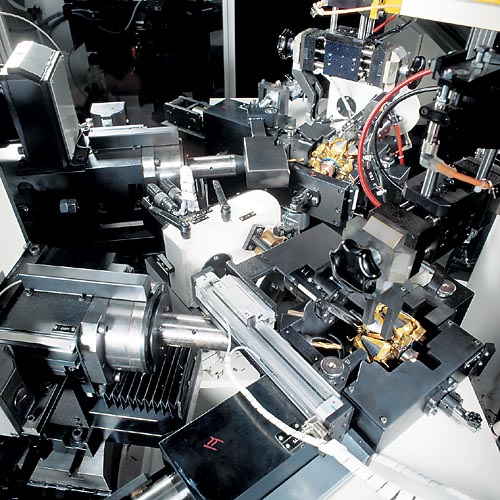

Estación de corrección:
El rotor es orientado y se corrige mediante taladrado polar o de elementos en 1 ó 2 planos.

Estación de control:
El rotor es acelerado al número de revoluciones de equilibrado y es detenido. Los valores de desequilibrio se calculan para una manipulación posterior del rotor y se memorizan. Los rotores fuera de tolerancia después del segundo paso (opcional) que no puedan llevarse dentro de tolerancia se clasifican.
Diseño

Ámbito de aplicación

Medición y corrección del desequilibrio en alternadores de varios tamaños así como rotores similares. Uso de la máquina en las cadenas de producción de volúmenes de producción grandes.

Diseño

Máquina de cinco estaciones con secuencia de operaciones completamente automática.
Transferencia de estación en estación e integración con equipos periféricos mediante transferencia rotatoria integrada.
Las piezas de trabajo pueden suministrarse a la máquina mediante cintas transportadoras de eslabones o de paletas.
Datos técnicos
Sinopsis de datos técnicos    541 KBTU  552 KBTU
Dispositivo de medición    CAB 850  CAB 850
Corrección polar, taladrado inclinado    •
Corrección en elementos, taladrado inclinado      •
Rotor
Peso  [kg]  0,3 - 5  0,3 - 5
Diámetro  [mm]  80 - 115  80 - 115
Longitud  [mm]  50 - 180  50 - 180
Máquina
Anchura A 4)  [mm]  2100  2100
Profundidad B 4)  [mm]  2400  2400
Altura C 4)  [mm]  2200  2200
Peso 4)  [kg]  6000  6000
Error en la medición 1)  [gmm]  1 - 2  1 - 2
Tolerancia alcanzable 5)  [gmm]  8  8
Tiempo de ciclo 2)  [s]  10 - 12  10 - 12
Cambio a lo largo del tiempo 3)  [min]  15/20  15/20
Volumen de producción  [St./h]  300  300
Presión del aire  [kPa]  450  450
Consumo de aire  [m3/h]  6  6
Consumo de energía  [kVA]  13  13

Máquina básica  Nº pedido  R0230100.01  R0230200.01
Opciones
Transportador de virutas 3,0 kW  Nº pedido  R0230102.01  R0230102.01
OT brazo de desplazamiento + cinturón sep. OT   Nº pedido  R0230103.01  R0230103.01
Codificación paleta, mecánico  Nº pedido  R0230104.01  R0230104.01
Codificación paleta, electrónico  Nº pedido  R0230105.01  R0230105.01
Unidad de cambio para más sets de garras  Nº pedido  R0230106.01  R0230106.01
Cambio de partes para más tipos de rotor  Nº pedido  R0230107.01  R0230107.01

1) Según DIN 1319, 95% probabilidad, en función del rotor
2) Máx. 2 agujeros por plano
3) Diámetros iguales/diferentes
4) Datos no vinculantes, en función del equipo respectivo
5) En función del rotor
