Equilibradoras para ruedas de automóviles 420 RBLR - _standard-cl-es1 (CB)

  • Diseño modular de máquina, adaptado óptimamente a la localización del trabajo
  • Secuencia semi o totalmente automática, aplicación flexible mediante una operación de modo mixto opcional, tiempos de cilco cortos
  • Corrección del desequilibrio independientemente de la forma de corrección del peso; posibilidad de pesos a presión, montados sobre presilla o adhesivos

Secuencia de operaciones

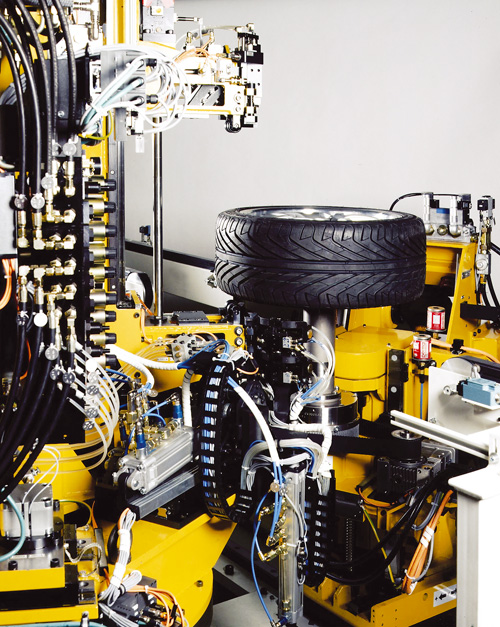

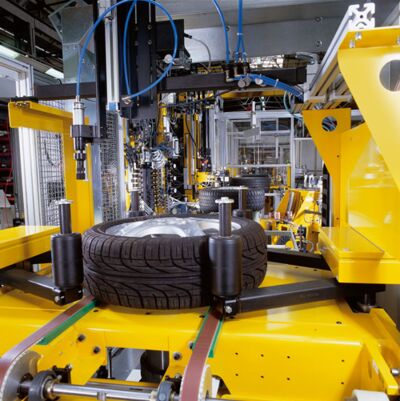

  • Entrada de la rueda en la estación de medición, centrado mediante el diámetro exterior, bajada de la rueda a la equilibradora y sujeción
  • Medición para la determinación del alcance y los ángulos de desequilibrio, orientación y marcación de los ángulos de corrección
  • Soltado, elevación y avance de la rueda hasta la estación de corrección

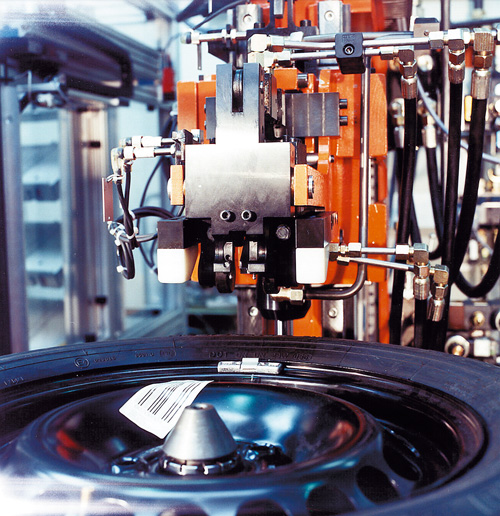

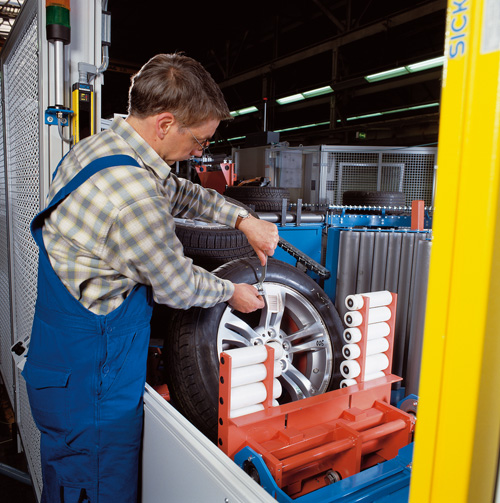

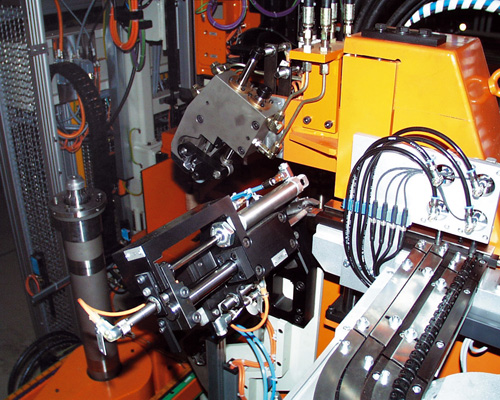

  • En función del método de corrección en la estación/las estaciones de corrección, pueden establecerse pesos de percusión manuales o muelles de sujeción, pesos adhesivos o sobre presilla automáticos. A veces la rueda se gira para facilitar la corrección del plano más bajo.

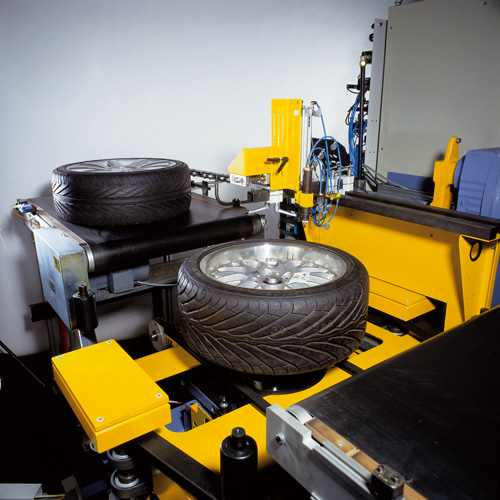

  • Traslación de la rueda fuera de la máquina y transporte a la siguiente estación
Diseño

Ámbito de aplicación

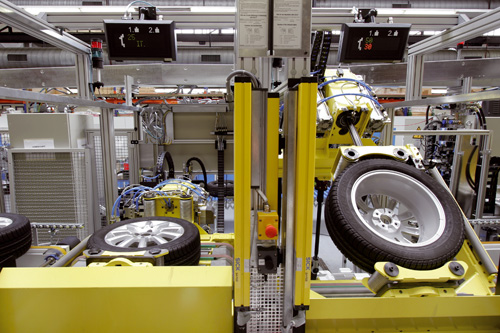

Medición y corrección del desequilibrio en dos planos en ruedas y neumáticos de automóviles. Procesamiento de llantas de acero y/o aleación de metal ligero de varias dimensiones y montaje del neumático. Corrección del desequilibrio mediante contrapesos clasificados con muelle de sujeción integrado o aparte, o pesos adhesivos graduales o continuos. Uso en el entorno de producción en operaciones mixtas. Con el sistema de transporte apropiado, la máquina puede combinarse con otras cadenas: inserción de válvula, montaje, inflado y ajuste de neumáticos, estabilización del neumático, comprobación adicional del desequilibrio residual, montaje final.

Diseño

Diseño de máquina en sistema modular. Número de estaciones dependiente de la función y de la tasa de producción requerida.

Expansible desde la máquina manual de estación simple a la máquina de transferencia con una secuencia de operación automática. Carga y descarga por parte del operador o de forma automática. Manejo simple, reajustabilidad sencilla y rápida localización de fallos mediante el concepto modular.

Procesamiento de los datos medidos mediante el dispositivo de medición CAB 850 basado en un microprocesador con paquete de software para el cálculo de la corrección óptima, estadísticas, auto-test, etc.

Reajuste integrado de la corrección del desequilibrio desde la percusión hasta la adhesión automática de pesos.
Datos técnicos
Sinopsis de datos técnicos    420 RBLR/K   420 RBLR/P  424 RBLR/P  425 RBLR/P  426 RBLR/P  427 RBLR/P  428 RBLR/P  430 RBLR/P
Dispositivo de medición    CAB 950  CAB 950  CAB 950  CAB 950  CAB 950  CAB 950  CAB 950  CAB 950
Máquina de comprobación    •  -
Máquina de producción      •  •  •  •  •  •  •
Número de operadores    -   -  1  1 - 2  1 - 2  1 - 2  1   1
Número de estaciones de corrección    -   -  1  2  2  2  1   1
Estación de corrección, salto
Estación de corrección, rotación de neumático        •  •  •  •  •  •
Estación de apoyo          •  -  •  •  -
Estación de indexación          •  -  •  •  -
Aplicación adhesiva de peso/estación de inserción de estribo        -  -  -  -  •  •
Estación de marcado        -  -  •  •  -  -
Rueda completa
Peso, máx.  [kg]  50  50  50  50  50  50   50  50
Anchura total  [mm]  145 - 360  145 - 360  145 - 280  145 - 360  145 - 360  145 - 360   145 - 300  140 - 300
Diámetro exterior, neumático  [mm]  560 - 900  560 - 900  560 - 900  560 - 900  560 - 900  560 - 900   560 - 900  560 - 900
Tamaño del perfil  [mm]  15 - 120  15 - 120  15 - 120  15 - 120  115 - 120  15 - 120   15 - 120  15 - 120
Diámetro de la llanta  [Zoll]  13 - 22  13 - 22  13 - 22  13 - 22  13 - 22  13 - 22   13 - 22  13 - 22
Anchura de la gubia  [Zoll]  4,5 - 12,0  4,5 - 12,0  4,5 - 12,0  4,5 - 12,0  4,5 - 12,0  4,5 - 12,0   4,5 - 12,0  4,5 -12,0
Diámetro central  [mm]  57  57  57  57  57  57   57  57
Máquina
Anchura A 2)  [mm]  1690   1690  5500  6000  6500  6500  7000  7000
Profundidad B 2)  [mm]  3330   3330  4000  5000  5000  5000  6000  6000
Altura C 2)  [mm]  2270   2270  2400  2400  2400  2400  2400  2400
Dimensión de soporte  [mm]  220  220  220  220  220  220   220  220
Número de revoluciones de equilibrado  [min -1]  300  300  300  300  300  300   300  300
Error en la medición 4)  [g]  0,5  0,5  0,5  0,5  0,5  0,5   0,5  0,5
Tolerancia alcanzable 5)  [g]  7  7  7  7  7  7  7  7
Tiempo de ciclo 1)  [s]  10   10  10 - 22  10 - 14  10 - 15  10 - 17  10 - 17  12
Producción 1)  [St./h]  400   360  160 - 280  255 - 360  240 - 360  210 - 360  210 - 360  300
Presión del aire  [kPa]  600  600  600  600  600  600   600  600
Consumo de aire  [m3/h]  5  5  60  60  60  60  60  60
Consumo de energía  [kVA]  10  10  30  30  30  30  30  30

Máquina básica  Nº pedido  R0420900.01  R0420200.01  R0420400.01  R0420500.01  R0420600.01  R0420700.01  R0420800.01  R0420900.01
Opciones
Dispositivo de viraje de la rueda  Nº pedido  -   R0420301.01  -  -  -  -  -  -
Placa giratoria para llanta de adhesión  Nº pedido  -   R0420302.01  -  -  -  -  -  -
2ª placa de corrección - transportador distribuidor  Nº pedido  -   R0420303.01  -  -  -  -  -  -
2ª estación de corrección  Nº pedido  -   R0420304.01  -  -  -  -  -  -
Más depósitos de peso  Nº pedido  -   R0420305.01  R0420405.01  R0420505.01  R0420605.01  R0420705.01  R0420805.01  R0420905.01
Error de extracción  Nº pedido  -   R0420306.01  R0420406.01  R0420506.01  R0420606.01  R0420706.01  R0420806.01  R0420906.01
3º marcador  Nº pedido  -   R0420307.01  R0420407.01  R0420507.01  R0420607.01  R0420707.01  R0420807.01  R0420907.01
Estación de identificación de la rueda 3)  Nº pedido  R0420909.01  R0420208.01  R0420408.01  R0420508.01  R0420608.01  R0420708.01  R0420808.01  R0420908.01
Lector de código de barras  Nº pedido  R0420909.01  R0420209.01  R0420409.01  R0420509.01  R0420609.01  R0420709.01  R0420809.01   R0420909.01
Medición de carrera axial/radial  Nº pedido  R0420910.01  R0420210.01  R0420410.01  R0420510.01  R0420610.01  R0420710.01  R0420810.01   R0420910.01
Adaptadores de rueda  Nº pedido  B.p.  B.p.  B.p.  B.p.  B.p.  B.p.  B.p.  B.p.

1) En función del método de corrección y el operador, el instrumento de medición de geometría      B.p. Bajo petición
2) Datos no vinculantes, en función del equipo respectivo
3) Transferencia de los datos del neumático y la llanta a la planta
4) Incluido apriete/aflojamiento
5) En función de la calidad de las llantas y la habilidad del operador
