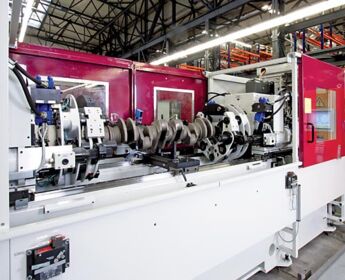

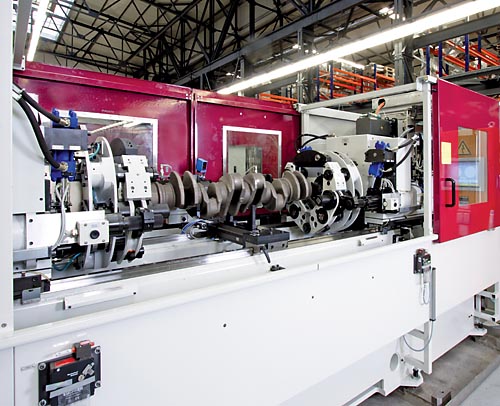

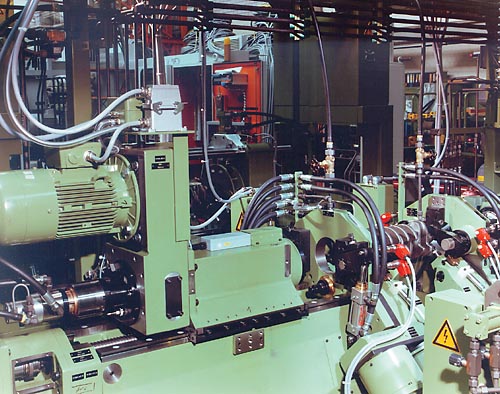

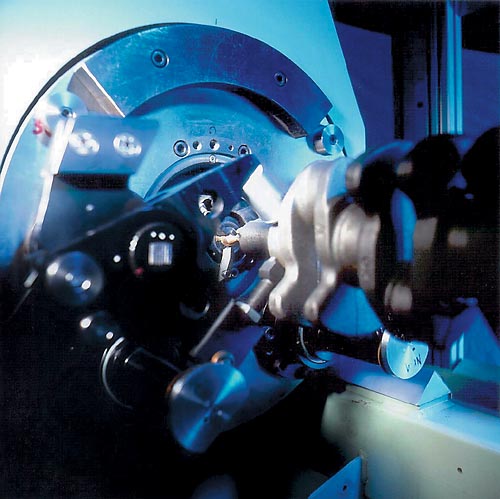

Máquinas de centrado de masas para cigüeñales 400 SBRZ, 600 SBRZ, 400 TBTZ, 400 MBRZ - _standard-cl-es1 (CB)


  • Diseño modular, reajuste para varios tipos de cigüeñales a través de diferentes carros
  • Secuencia de operación completamente automática
  • Integración directa con las cadenas de producción
  • Procesamiento de los datos de desequilibrio de la equilibradora final para la optimización del proceso de fabricación

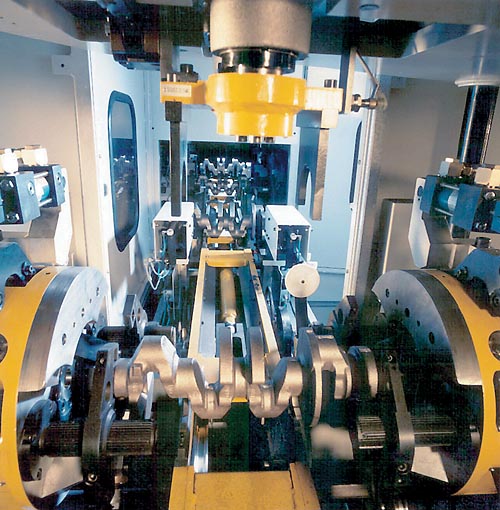

Diseño

Ámbito de aplicación

Centrado de masas de fundiciones o forjaduras de cigüeñales en bruto fresados frontalmente en un programa variable. Procesamiento de tipos de cigüeñales simétricos o asimétricos mediante reajuste.
Concebido para el uso por parte de fabricantes de motores en producciones de volumen medio y extenso.
Carga y descarga manual de la máquina mediante un dispositivo de elevación, o bien de forma automática mediante la unión con el equipo transportador del cliente. Integración de los pasos procesuales precedentes o subsiguientes en la cadena completa.
Datos técnicos
Sinopsis de datos técnicos      400 SBRZ  400 TBTZ   400 MBRZ  600 SBRZ
Dispositivo de medición      CAB 950  CAB 950  CAB 950  CAB 950
Ejes del cigüeñal del vehículo de pasajeros      •  •  •
Ejes del cigüeñal para
vehículos y remolques comerciales ligeros            •
Ejes del cigüeñal asimétricos      •  •  •  •
Programas de tipo variable      •  •  •  •
Secuencia de operaciones automática      •  •  •  •
Dispositivo de elevación            •
Medición y centrado combinados      •      •
Medición y centrado separados        •
Sólo medición          •
Forjadura o fundición del eje del cigüeñal
Peso    [kg]  7 - 50  7 - 50  7 - 50  40 - 200
Diámetro exterior, máx.    [mm]  220  220  220  320
Diámetro del cojinete principal    [mm]  45 - 80  45 - 80  45 - 80  70 - 130
Longitud    [mm]  360 - 780  360 - 790  360 - 790  500 - 1500
Máquina
Anchura A 3)    [mm]  6700  3900  3900  7000
Profundidad B 3)    [mm]  3000  4000  4000  4000
Altura C 3)    [mm]  2000  2000  2000  2600
Número de revoluciones de equilibrado    [min -1]  400  400  400  300
Diámetro de fijación    [mm]  45 - 120  45 - 120  45 - 120  60 - 180
Diámetro fijación taladro, máx.    [mm]  25  25  -  25 / 32
Excentricidad residual 4)    [mm]  0,06 - 0,07  0,06 - 0.07  -  0,06 - 0,07
Desplazamiento, máx.    [mm]  ±4  ±4  -  ±5
Tiempo de ciclo 2)    [s]  45 - 80  25 - 32  23  50 - 80
Cambio a lo largo del tiempo 1)    [min]  1 - 30  1 - 50  1 - 30  1 - 45
Consumo de energía    [kVA]  17  20   12  19

Máquina básica  Nº pedido  R0630100.01  R0630300.01  R0630400.01  R0630200.01
Opciones
Parada axial  Nº pedido  R0630101.01  R0630301.01  R0630401.01  R0630201.01
Transportador de virutas  Nº pedido  R0630104.01  R0630304.01  -  R0630204.01

1) En función del programa del eje del cigüeñal y la habilidad del operador
2) En función del peso, del desequilibrio y del tiempo de taladrado (sin carga y descarga)
3) Datos no vinculantes, en función del equipo suministrado
4) Según DIN 1319, 95% probabilidad, con relación a pesos del contador exterior, montaje en agujeros centrales
