300 EBTK, 310 EBTK

Equilibradora para cigüeñales
  • Concepto de máquina universal
  • Medición automática del desequilibrio
  • Posicionamiento preciso durante la corrección
  • Dispositivo de medición controlado por microprocesador

Secuencia de operaciones

  • Carga del cigüeñal en la estación de medición,  dispositivo manual o por elevación
  • Cierre de la tapa de protección. Medición automática y visualización de los valores medidos
  • Apertura de la tapa de protección y transporte del cigüeñal a la unidad de corrección
  • Colocación del cigüeñal en el dipositivo de posicionamiento y acoplamiento con el sincrotransformador para la ayuda de orientación opcional o con el dispositivo de enclavamiento
  • Agujeros de perforación de corrección sucesivamente según la visualización
  • Devolución del cigüeñal a la estación de medición. Comprobación automática y visualización del desequilibrio residual
  • Retirada del cigüeñal. Si el cigüeñal se encuentra todavía fuera de tolerancia, se efectúa un segundo paso de corrección
Diseño

Diseño

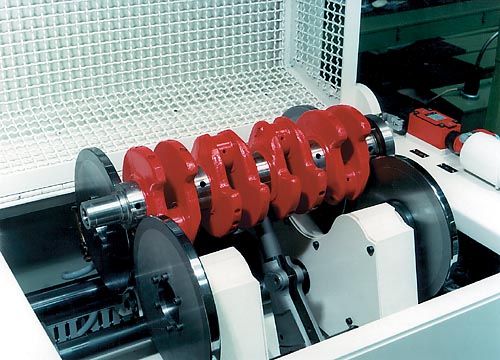

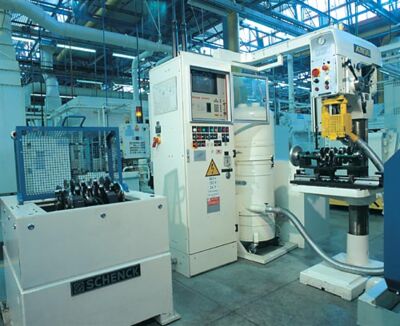

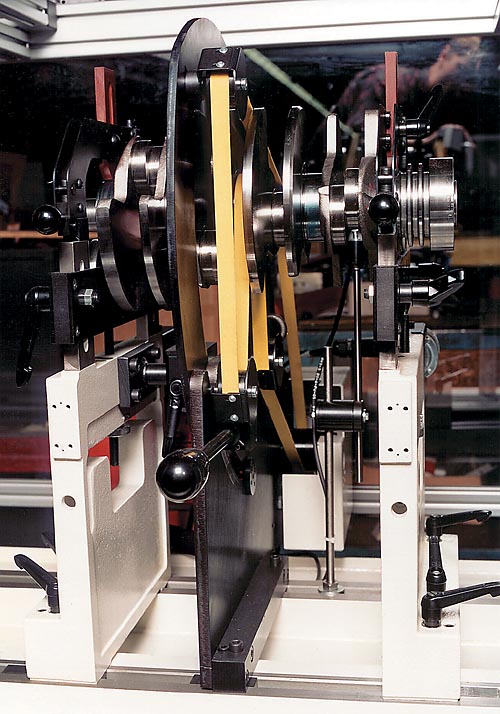

Máquina de dos estaciones con dispositivo de medición y estaciones de corrección separadas. Estación de medición con accionamiento de rodillo sin acoplamiento o accionamiento de gancho para cigüeñales asimétricos.

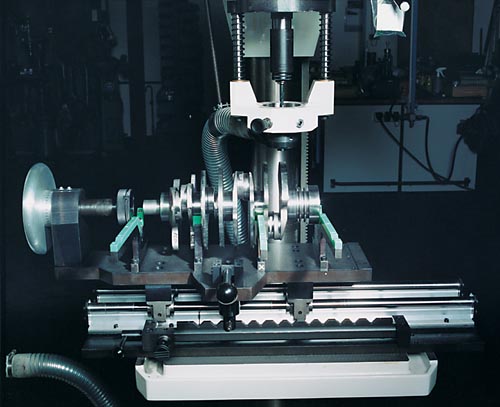

Estación de corrección con equipo de posicionamiento y equipo de taladrado electromecánico.

Ámbito de aplicación

Medición y corrección del desequilibrio en cigüeñales maquinados de vehículos de pasajeros y vehículos comerciales  ligeros. Uso en producción en serie de volumen pequeño y medio o como equilibradora de reparación.
Corrección del desequilibrio mediante fresado en los contrapesos en uno o más pasos en una plataforma de perforación aparte (estación de corrección). Manejo manual de las piezas de trabajo entre las estaciones de medición y taladrado.
Datos técnicos
Sinopsis de datos técnicos    300 EBTK   310 EBTK
Dispositivo de medición    CAB 950  CAB 950
Ejes del cigüeñal del vehículo de pasajeros    •   •
Ejes del cigüeñal del vehículo comercial    •  •
Unidad de equilibrado con guiado por rodillo    •
Unidad de equilibrado con guiado por gancho      •
Carga y descarga manual    •  •
Ciclo de solapamiento    •  •
Taladradora con profundidad controlada    •  •
Rotor
Peso, máx. 1)  [kg]  6 - 35  6 - 35
Longitud total  [mm]  280 - 790  280 - 790
Distancia cojinete, máx.  [mm]  650  650
Diámetro cojinete principal  [mm]  40 - 75   40 - 80
Diámetro exterior, máx.  [mm]  200  200
Máquina
Anchura A 4)  [mm]  3800  3800
Profundidad B 4)  [mm]  1300  1300
Altura C 4)  [mm]  2000  2000
Número de revoluciones de equilibrado  [min -1]  450 - 600  450 - 600
Error en la medición 2)  [gmm]  5 - 15   10 - 20
Tiempo de ciclo 3)  [s]  45 - 60  45 - 60
Capacidad de taladrar en St 60  [mm]  28  28
Consumo de energía  [kVA]  6,5  6,5

Máquina básica  Nº pedido  R0290100.01   R0290200.01
Opciones
Transportador de virutas  Nº pedido  R0290103.01   R0290103.01
Ayuda de posicionamiento  Nº pedido  R0290104.01   R0290104.01

1) Sin peso cursor, con carga manual máx. 15 kg
2) Según DIN 1319, 95% probabilidad, en función de la pieza (sin descarga)
3) En función del diseño del eje del cigüeñal, del esquema de corrección y del desequilibrio inicial
4) Datos no vinculantes, en función del equipo respectivo
