Máquina de inflado 110 SBFR, 130 SBFR - _standard-cl-es1 (CB)

  • Campana de inflado sin anillo de sellado y otras piezas de desgaste
  • Radio de trabajo extendido (hasta 6 ruedas) con diseño telescópico
  • Aplicable con cualquier configuración de llanta, también en llantas de aleación ligera con diseño romo radial
  • Sin actuación de cargas sobre las llantas
  • Secuencia automática y operación mixta
  • Enlace con cadenas de producción

Secuencia de operaciones

  • Transferencia automática de la rueda montada desde la cinta de alimentación a la estación de inflado mediante una cinta transportadora doble
  • Secuencia automática: bajada del transportador y colocación de la rueda en la mesa de inflado
  • Centrado de la llanta y el neumático, elevación de la rueda y colocación en la mesa

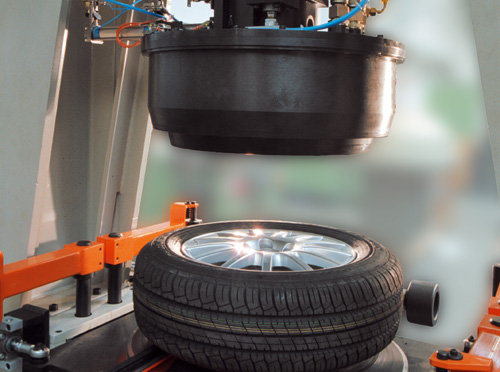

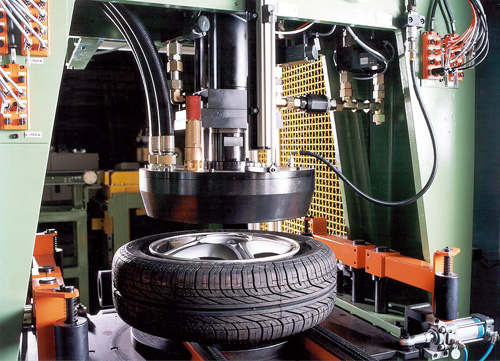

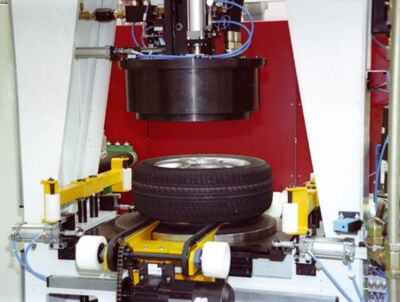

  • Bajada de la campana de inflado en el neumático e inflado con la presión requerida
  • Elevación de la campana de inflado
  • Transferencia automática de la rueda inflada en dirección a la equilibradora
Diseño

Ámbito de aplicación

Inflado de neumáticos sin cámara de vehículos de pasajeros en diseño de perfil normal, bajo y super-bajo. Apropiado para neumáticos sobre llantas de acero o aleación ligera de varias dimensiones.

Aplicación de la máquina en producción en serie.

Integración simple en cadenas existentes o nuevas, con una máquina precedente de montaje de neumáticos, y subsiguiente máquina estabilizadora de la moldura del neumático y equilibradora de ruedas.

Diseño

Máquina de estación simple con secuencia totalmente automática, carga y descarga de la máquina mediante un sistema de transporte completamente automático.

Cinta transportadora doble sobre soporte soldado con función de elevación, mesa de inflado con juntas planas, dispositivo de centrado, campana de inflado y equipo hidroneumático de bajada y bloqueo instalados.
Datos técnicos
Sinopsis de datos técnicos    110 SBFR  130 SBFR
Secuencia de operaciones completamente automática    •  •
Rueda completa
Peso, máx.  [kg]  50  50
Anchura global  [mm]  120 - 350  120 - 350
Diámetro del lado exterior, neumático  [mm]  560 - 900  560 - 900
Diámetro, rueda estándar  [Zoll]  13-15 / 14-16 / 15-17  13-18 / 14-19 / 15-20
Diámetro, rueda de emergencia  [Zoll]  a. A.  a. A.
Anchura de la gubia  [Zoll]  3,5 - 12,0  3,5 - 12,0
Máquina
Anchura A 2)  [mm]  1300  1300
Profundidad B 2)  [mm]  1955  1955
Altura C 2)  [mm]  3100  3100
Tolerancia de inflación 1)  [kPa]  10 - 50  10 - 50
Tiempo de ciclo, máx.  [s]  7  09-Nov
Tasa de producción  [St./h]  510  450 / 325
Presión del aire 5)  [kPa]  600 - 1000  600 - 1000
Consumo de aire  [m3/h]  400  300 - 400
Suministro de energía 3)  [V]  400  400
Consumo de energía  [kVA]  10  10

Máquina básica  Nº pedido  R0600100.01  R0600400.01
Opciones
Lector de código de barras 4)  Nº pedido  R0600101.01  R0600401.01
Equipo insonizador  Nº pedido  R0600102.01  R0600402.01
Alimentador  Nº pedido  R0600103.01  R0600403.01
Transportador intermedio  Nº pedido  R0600104.01  R0600404.01

1) Depende del diseño de los neumáticos y del método de montaje
2) Datos no vinculantes, depende del equipo respectivo suministrado
3) Configuración principal: 3 / PEN AC 50Hz 400 V +6 / -10%
4) Transferencia de los datos del neumático y la rueda a la línea
5) En función de la presión de inflación requerida
