Máquinas de compensación de pesos para bielas 100 FBMP, 200 FBMP, 100 RBMP - _standard-cl-es1 (CB)

  • Diseño modular para todos los diseños de bielas
  • Secuencia de operación automática, manejo de la pieza de trabajo manual o por transportador
  • Elevada precisión mediante procesamiento digital de valores medidos y procedimiento de corrección controlado numéricamente

Diseño

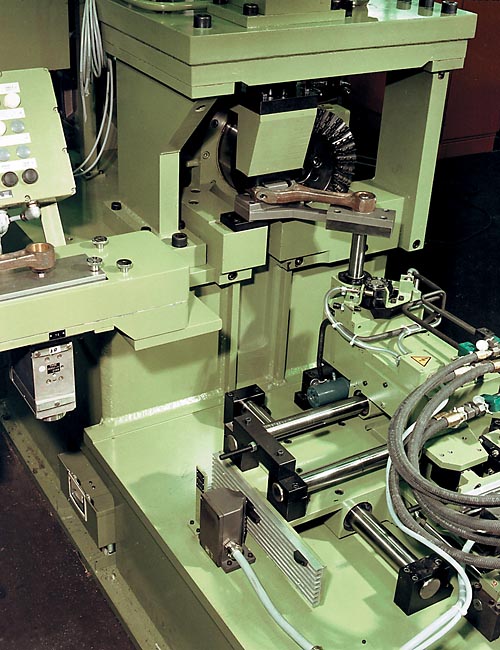

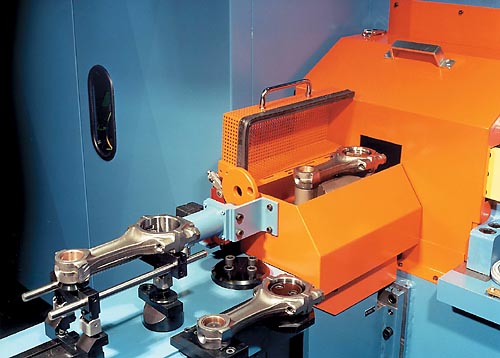

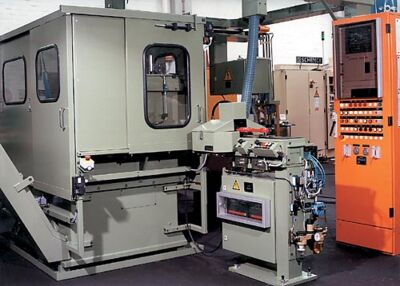

Máquina de dos estaciones con secuencia de operación automática. Diseño de máquina modular, adaptable de forma óptima a la tarea. Disposición de las estaciones directamente adyacente entre sí. Carga manual, transferencia de la biela en la máquina mediante el dispositivo de posicionamiento o transportador de intercambio. Base de máquina soldada para el alojamiento de los dispositivos, preparada para la retirada de las virutas mediante una artesa de deslizamiento.

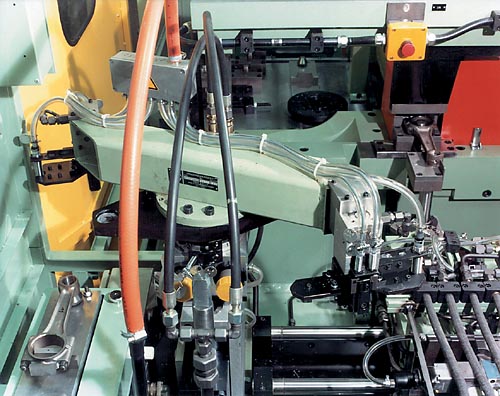

Dispositivo de fresado electromecánico y controlado numéricamente y pesos en tándem operados de forma digital.
Equipo de medición controlado por microprocesador para la obtención de los valores medidos y el procesamiento: control de máquina SPS con diagnóstico de fallos.
Diseño

Ámbito de aplicación

Medición del peso de los elementos giratorios y oscilantes o el peso absoluto de las bielas mecanizadas para motores de combustión interna. Corrección controlada del peso en las piezas de corrección preparadas en el pie y la cabeza de biela. A la corrección del peso le sigue normalmente una perforación fina.
Aplicación de la máquina en producción en serie de gran volumen, adaptada a la cadena de producción.
Datos técnicos
Sinopsis de datos técnicos    102 FBMP  112 FBMP  202 FBMP  102 RBMP  112RBMP
Dispositivo de medición        PC 850
Biela con 1 saliente    •      •
Biela con 2 salientes      •  •     •
Medición/estación de control combinadas    •  •  •  •  •
1 unidad de fresado    •  •    •
2 unidades de fresado        •     •
Transportador integrado          •  •
Biela
Peso total  [g]  400 - 7000  400 - 7000  400 - 7000  400 - 7000  400 - 7000
Peso, pie de biela  [g]  110 - 1900  110 - 1900  110 - 1900  110 - 1900  110 - 1900
Peso, cabeza de biela  [g]  290 - 5100  290 - 5100  290 - 5100  290 - 5100  290 - 5100
Calibrador  [mm]  110 - 300  110 - 300  110 - 300  110 - 300  110 - 300
Dia. agujero en el pie de biela  [mm]  16 - 56  16 - 56  16 - 56  16 - 56  16 - 56
Dia. agujero en la cabeza de biela  [mm]  40 - 105  40 - 105  40 - 105  40 - 105  40 - 105
Grosor de biela  [mm]  20 - 50  20 - 50  20 - 50  20 - 50  20 - 50
Anchura de biela, máx.  [mm]  160  160  160  160  160
Anchura de la almohadilla de corrección, pie de biela  [mm]  10 - 50  10 - 50  10 - 50  10 - 50  10 - 50
Anchura de la almohadilla de corrección, cabeza de biela  [mm]  20 - 70  20 - 70  20 - 70  20 - 70  20 - 70
Máquina
Anchura A 1)  [mm]  1500  1500  1500  4200  4200
Profundidad B 1)  [mm]  2200  2200  2500  2200  2200
Altura C 1)  [mm]  2000  2000  2000  2200  2200
Tolerancia alcanzable 2)  [g]  ±1 - 10  ±1 - 10  ±1 - 10  ±1 - 10  ±1 - 10
Error en la medición  [g]  0,1  0,1  0,1  0,1  0,1
Dia. rueda de la fresa  [mm]  360  360  360  360  360
Anchura de corte  [mm]  20 - 75  20 - 75  20 - 75  20 - 75  20 - 75
Tiempo de ciclo 3)  [s]  14 - 36  14 - 36  14 - 36  17 - 26  26 - 36
Presión del aire  [kPa]  600  600  600  600  600
Consumo de energía  [kVA]  20  20  35  38  38

Máquina básica  Nº pedido  R0650100.01  R0650200.01  R0650300.01  R0650400.01  R0650500.01
Opciones
Equipo de desbarbar  Nº pedido  R0650101.01  R0650201.01  R0650301.01  R0650401.01  R0650501.01
Detección del agujero  Nº pedido  R0650102.01  R0650202.01  R0650302.01  R0650402.01  R0650502.01
Detección del saliente  Nº pedido  R0650103.01  R0650203.01  R0650303.01  R0650403.01  R0650503.01
Báscula de comprobación separada  Nº pedido  -  -  -  R0650404.01  R0650504.01
Transportador de virutas  Nº pedido  R0650105.01  R0650205.01  R0650305.01  R0650405.01  R0650505.01
Equipo de enlace  Nº pedido  B. p.  B. p.  B. p.  B. p.  B. p.

1) Datos no vinculantes, en función del equipo respectivo
2) Según DIN 1319, 95% probabilidad, dependiente de la precisión formal de las almohadillas de corrección y la división del peso
3) Depende del peso que deba transportarse, el material de la biela y los datos de fresado admisibles
B. p. Bajo petición
